Opis produktu

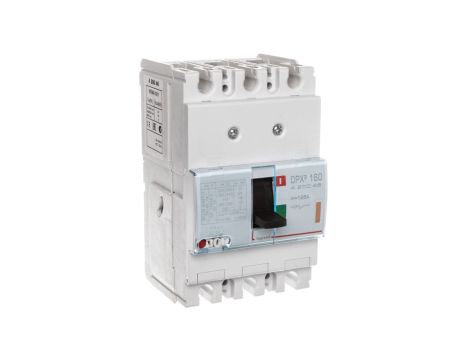

Wyłącznik mocy 3P 125A 25kA DPX3 160 420046
Trójbiegunowy wyłącznik mocy DPX3 160 o znamionowym prądzie 125 A, przeznaczony do ochrony instalacji przemysłowych i budynków komercyjnych. Urządzenie termomagnetyczne (trip?free) zapewnia ochronę przeciążeniową i zwarciową obwodów zasilających.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 125 A
- Liczba biegunów: 3 (trójbiegunowy)
- Zakres nastawy wyzwalacza przeciążeniowego: 100–125 A
- Wyzwalacze: termiczny i elektromagnetyczny; konstrukcja typu trip?free
- Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz: 25 kA
- Przyłącza obwodów głównych: połączenie śrubowe
- Stopień ochrony: IP2X
- Liczba styków pomocniczych (zwiernych/rozwiernych/przełącznych): 0
- Element przełączający: dźwignia; wskaźnik wyłączenia wskazuje stan załączenia/wyłączenia
- Wbudowany napęd silnikowy: nie; opcjonalny napęd silnikowy: tak (możliwość montażu)
- Z wyzwalaczem podnapięciowym: tak (możliwość zdalnego odłączenia przy zaniku napięcia sterującego)
- Budowa: kompletne urządzenie w obudowie
- Nieodpowiedni do montażu na szynie DIN; brak zintegrowanego zabezpieczenia przed zwarciem doziemnym
- Zgodność konstrukcyjna z wymaganiami normy IEC/EN 60947-2 dla wyłączników mocy
Zastosowanie produktu
- Ochrona obwodów głównych i gałęziowych w rozdzielnicach przemysłowych i komercyjnych
- Wyłączanie i zabezpieczenie zasilania silników i obciążeń o wysokim prądzie rozruchowym przy doborze koordynacji łącznikowej
- Stosowanie jako wyłącznik główny w instalacjach zgodnych z IEC/EN 60947-2
- Integracja z napędem silnikowym i wyzwalaczem podnapięciowym dla zdalnej kontroli i automatyki rozdzielnicy
- Ochrona przed przeciążeniami i zwarciami w instalacjach z wymaganiem zdolności łączeniowej do 25 kA przy 400 V
