Opis produktu

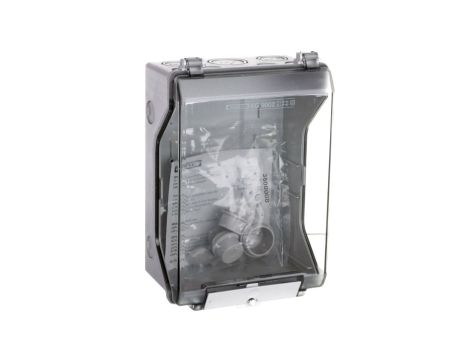

Obudowa pusta 168x253x115mm KG 9002 IP 65 EDK/AKM 3300140
Obudowa pusta przeznaczona do montażu urządzeń elektrycznych i komponentów niskonapięciowych w aplikacjach wewnętrznych; typ obudowy z przezroczystą pokrywą umożliwiającą kontrolę stanu instalacji oraz plombowanie.
Cechy techniczne
- Wymiary zewnętrzne: 253 x 168 x 115 mm (szer. x wys. x gł.).
- Wymiary montażowe wnętrza: 205 x 133 x 95 mm.
- Materiał obudowy: tworzywo sztuczne (polistyren); zakres temperatur pracy: -25 °C do +60 °C.
- Napięcie znamionowe izolacji (Ui): 1000 V; klasa ochrony II (podwójna izolacja).
- Odprowadzanie mocy traconej: 16,8 W przy różnicy temperatur 40 K.
- Stopień ochrony: IP66 (obudowa); dla zastosowanych dławnic przewidziany stopień ochrony IP55.
- Rodzaj pokrywy: przezroczysta (transparentna) z możliwością plombowania.
- Brak fabrycznie zamontowanej płyty montażowej oraz przepustów kablowych; możliwość doboru dławnic i płyty montażowej przez użytkownika.
- Zgodność konstrukcji z normami IEC 62208 / DIN EN 62208 dotyczącymi pustych obudów do rozdzielnic i sterownic niskonapięciowych.
- Brak dodatkowego zabezpieczenia powierzchni oraz brak przeznaczenia do zastosowań zewnętrznych i ochrony odgromowej.
Zastosowanie produktu
- Budowa rozdzielnic i szaf sterownic niskonapięciowych do zastosowań wewnętrznych.
- Montaż elektroniki pomiarowej, modułów automatyki, zacisków i drobnych komponentów w przemysłowych panelach kontrolnych.
- Aplikacje wymagające wizualnej kontroli wnętrza dzięki przezroczystej pokrywie oraz możliwości plombowania dostępu.
- Rozwiązania, gdzie istotne są parametry izolacyjne (Ui 1000 V) i ochrona przed kurzem i strumieniami wody (IP66).
