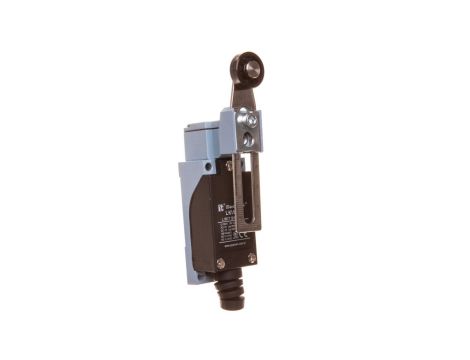

Łącznik krańcowy 1Z 1R metal/tworzywo regulowana dźwignia z rolką LK\108

Łącznik krańcowy 1Z 1R metal/tworzywo regulowana dźwignia z rolką LK\108

Łącznik krańcowy LK\108 to dwuobwodowe urządzenie przeznaczone do detekcji położenia krańcowego w aplikacjach przemysłowych. Kompaktowa przekrójka i regulowana dźwignia z rolką umożliwiają instalację w ograniczonych przestrzeniach oraz współpracę z mechanizmami narażonymi na olej i wilgoć.

Cechy techniczne

• Konstrukcja: obudowa z tworzywa sztucznego z elementami aluminiowymi; kształt prostopadłościan.
• Układ styków: 1 styka rozwierna (NC) i 1 styka zwierna (NO).
• Znamionowe prądy: AC-15 (230 V) 1,5 A; DC-13 (230 V) 0,1 A.
• Stopień ochrony: IP65 — odporność na strumienie wody i pył.
• Zakres temperatur pracy: -25 °C do +70 °C.
• Element przełączający: regulowana dźwignia z rolką; maksymalna prędkość wyzwalania 1,3 m/s; regulowane wyzwalanie ukośne.
• Przyłącze: kabel przyłączeniowy z gumową dławnicą.
• Wymiary: szerokość 26,9 mm; wysokość 29 mm — kompaktowa obudowa do montażu lokalnego.
• Trwałość mechaniczna i elektryczna: zaprojektowany do wielu cykli pracy; odporność na wibracje i udary; odporność na olej i wodę.
• Funkcje dodatkowe: brak wskaźnika stanu, brak wyjścia elektronicznego, brak interfejsu bezpieczeństwa; nieprzeznaczony do zastosowań związanych z funkcjami bezpieczeństwa.

Zastosowanie produktu

• Detekcja krańcowa w maszynach przemysłowych: suwnice, prowadnice, siłowniki.
• Automatyka linii produkcyjnych i przenośników, gdzie wymagany jest prosty sygnał stykowy.
• Środowiska z obecnością oleju i wilgoci dzięki klasie IP65 i uszczelnionej dławnicy.
• Aplikacje wymagające kompaktowej zabudowy i regulowanej dźwigni (ograniczone przestrzenie montażowe, dopasowanie do różnych elementów mechanicznych).
• Systemy, w których nie są wymagane specjalne interfejsy bezpieczeństwa ani monitorowanie stanu przez wskaźnik.
