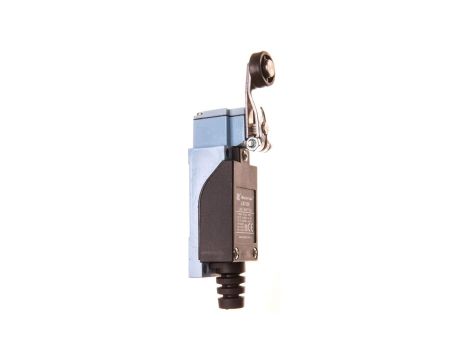

Łącznik krańcowy 1Z 1R metal/tworzywo dźwignia z rolką LK104

Łącznik krańcowy 1Z 1R metal/tworzywo dźwignia z rolką LK104

Łącznik krańcowy LK104 to dwuobwodowy wyłącznik krańcowy ze sworzniową dźwignią i rolką, przeznaczony do detekcji położeń krańcowych w instalacjach automatyki przemysłowej i maszynach. Kompaktowa konstrukcja umożliwia montaż w ograniczonych przestrzeniach, a szeroki zakres elementów uruchamiających pozwala dopasować go do różnych aplikacji.

Cechy techniczne

• Konstrukcja: obudowa z tworzywa sztucznego z elementami nośnymi z aluminium; kształt prostopadłościan.
• Stopień ochrony: IP65 (odporność na strumienie wody i pył).
• Zakres temperatur pracy: od -25°C do +70°C.
• Konfiguracja styków: 1 styk zwierny (NO) + 1 styk rozwierny (NC).
• Znamionowy prąd pracy: AC-15, 230 V — 1,5 A; DC-13, 230 V — 0,1 A.
• Element przełączający: dźwignia z rolką; dostępne różne elementy uruchamiające.
• Połączenie elektryczne: z kablem przyłączeniowym.
• Wymiary (przykładowe): szerokość 29 mm, wysokość 26,9 mm.
• Trwałość mechaniczna: do 15 milionów cykli; odporność na wibracje i udary, wysoka rezystancja izolacji.
• Funkcjonalne ograniczenia: brak wyjścia elektronicznego, brak wskaźnika stanu, brak interfejsu bezpieczeństwa i brak wymuszonego rozłączania — niezalecany do funkcji związanych z bezpieczeństwem maszyny.

Zastosowanie produktu

• Detekcja położeń krańcowych w maszynach przemysłowych (sterowanie pozycyjne, sygnalizacja końca skoku).
• Sterowanie i monitorowanie w przenośnikach, urządzeniach pakujących oraz automatyce montażowej.
• Kontrola położenia siłowników pneumatycznych i hydraulicznych, detekcja zamknięcia drzwi osłonowych (nie jako element układów bezpieczeństwa).
• Aplikacje, gdzie wymagane są małe wymiary, odporność na zanieczyszczenia oraz ochrona IP65.
