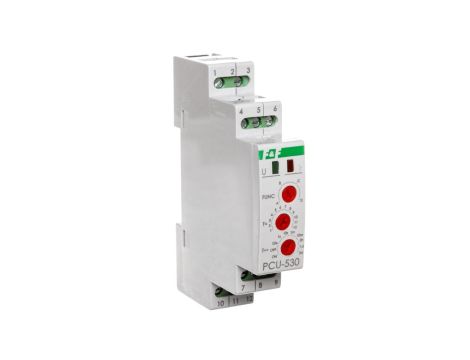

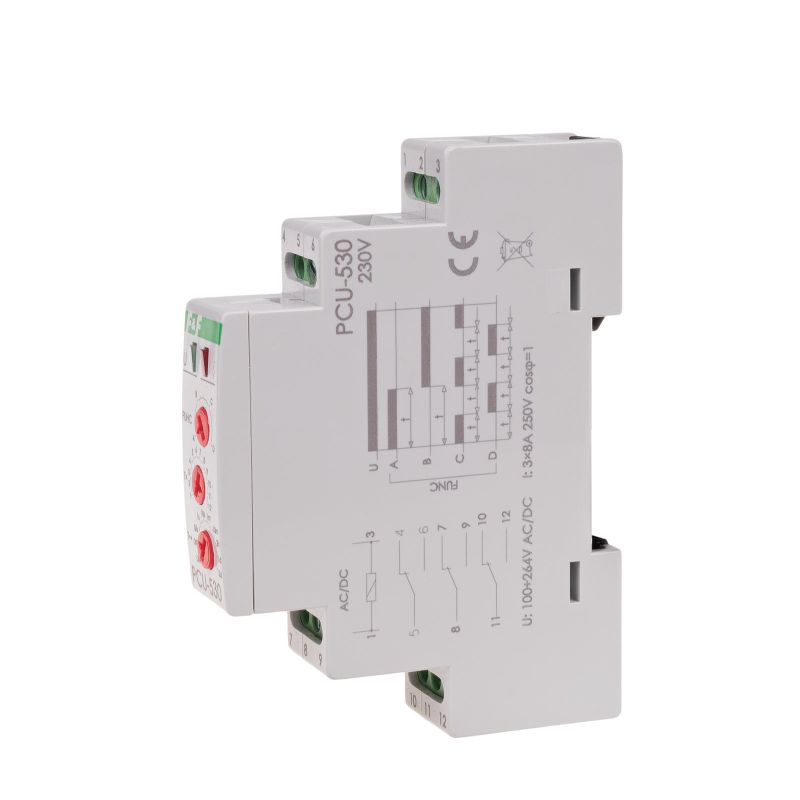

Przekaźnik czasowy PCU-530

Opis produktu

Funkcja: opóźnione wyłączenie, opóźnione załączenie, praca cykliczna
Napięcie zasilania: 100÷264 V AC/DC
Styk: 3P
Montaż: na szynie 35 mm

Przekaźniki czasowe służą do sterowania czasowego w układach automatyki przemysłowej i domowej (np.:wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp).

Działanie
Funkcje:
*OPÓŹNIONE WYŁĄCZENIE (A)
Do czasu załączenia przekaźnika styki pozostają w pozycji 5-4/8-7/11-10. Po podaniu napięcia zasilającego (świeci LED zielona U) styki zostają przełączone w pozycję 5-6/8-9/11-12 i następuje odmierzanie nastawionego czasu pracy t (świeci LED czerwona). Po odmierzeniu czasu t styki powracają do pozycji 5-4/8-7/11-10. Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.
*OPÓŹNIONE ZAŁĄCZENIE (B)
Przed i po podaniu napięcia zasilającego (świeci LED zielona U) styki pozostają w pozycji 5-4/8-7/11-10 i następuje odmierzanie nastawionego czasu pracy t. Po odmierzeniu czasu t następuje przełączenie styków w pozycję 5-6/8-9/11-12 (świeci LED czerwona).
*OPÓŹNIONE WYŁĄCZENIE - CYKLICZNIE (C)
Tryb pracy opóźnionego wyłączania realizowany cyklicznie w jednakowych odstępach ustawianego czasu pracy i przerwy.
*OPÓŹNIONE ZAŁĄCZENIE - CYKLICZNIE (D)
Tryb pracy opóźnionego załączania realizowany cyklicznie w jednakowych odstępach ustawianego czasu pracy i przerwy.

Uwaga!
* Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego.
* Praca z nowo ustawionym zakresem czasu następuje po wyłączeniu i powtórnym włączeniu zasilania.
* Przy włączonym zasilaniu w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu.

Zakresy czasowe

ON - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji
5-6/8-9/11-12.
OFF - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji
5-4/8-7/11-10.
