Wzmacniacz/separator sieciowy RS-485 9-30V DC 1200-115200bps MAX-RM-07

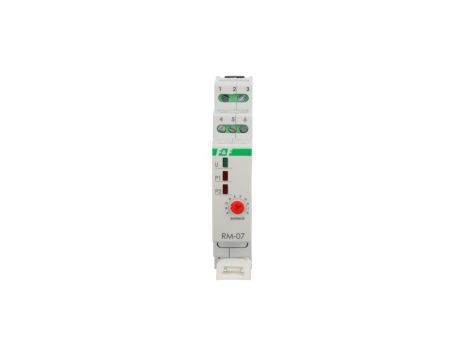

Wzmacniacz/separator sieciowy RM-07

Opis produktu

Wzmacniacz / separator sieciowy RS-485.

Moduł RM-07 służy jako wzmacniacz sygnałowy transmisji Modbus RTU oraz jako separator galwaniczny sieci RS-485.

Wzmacnia sygnał umożliwiając przedłużanie zasięgu magistrali oraz podłączanie większej ilości urządzeń. Może być wykorzystywany także do rozgałęziania linii oraz zabezpieczania ich przed wpływem zakłóceń elektromagnetycznych.

Obsługiwane prędkości[kbps]:
1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 56000, 115200.

Działanie

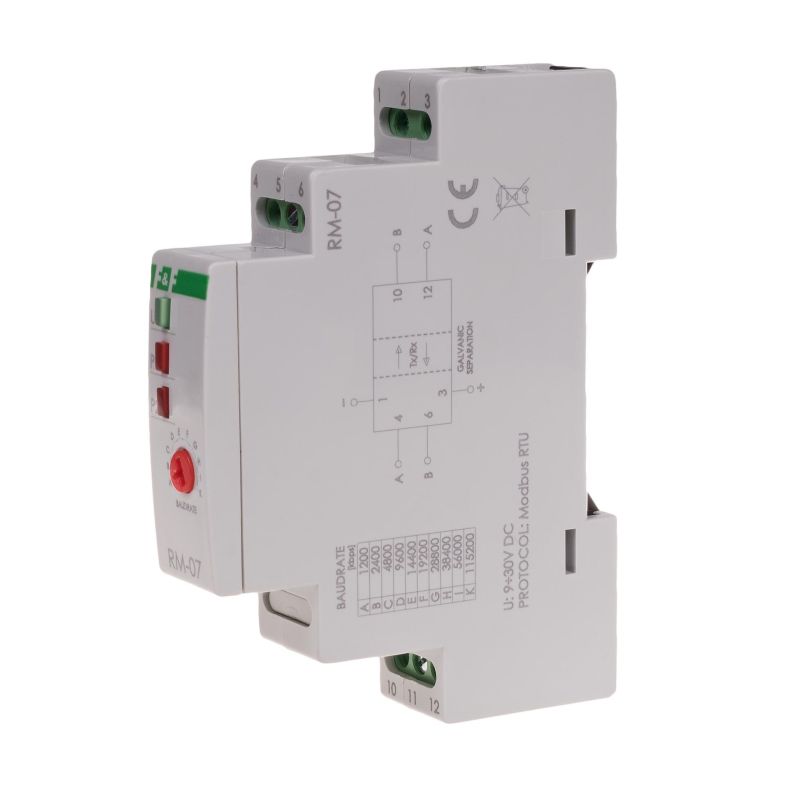

Moduł wzmacnia sygnał w obydwu kierunkach. Separacja galwaniczna jest pomiędzy portem 10-12, a portem 4-6 z zasilaniem 1-3.

Wzmocnienie
Dla wzmocnienia sygnału przy długich sieci komunikacyjnych.




Przedłużenie
Dla przedłużenia magistrali o kolejną grupę 32 odbiorników. Możliwość przedłużania do 4 grup dla prędkości transmisji 9600.




Separacja
Dla ochrony grupy odbiorników przed zakłóceniami generowanymi po stronie długich sieci komunikacyjnych.



Rozgałęzienie
Do zmniejszenia wpływu zakłóceń powodowanych przez rozgałęzienia długich linii sygnałowych.
