Wyłącznik mocy 400A 4P 36kA DPX3 630 TM 422007

Wyłącznik mocy 400A 4P 36kA DPX3 630 TM 422007

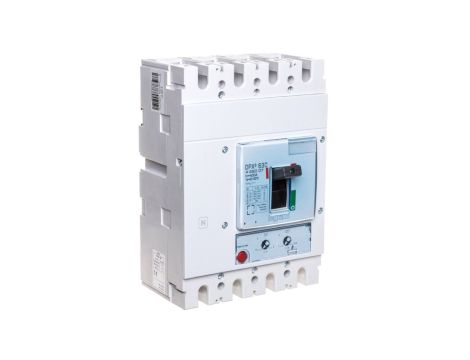

Wyłącznik mocy DPX3 630 TM (422007) to czterobiegunowy wyłącznik termiczno-magnetyczny o znamionowym prądzie ciągłym 400 A, przeznaczony do zabezpieczania i rozłączania obwodów wnętrzowych w instalacjach przemysłowych i dystrybucyjnych.

• Znamionowy prąd ciągły Iu: 400 A; konstrukcja 4P przeznaczona do sieci TN/TT przy 400 V, 50 Hz.
• Znamionowa zwarciowa zdolność łączeniowa Icu: 36 kA przy 400 V, 50 Hz; odporność na prądy zwarciowe typowa dla aplikacji rozdzielczych.
• Wyzwalacz przeciążeniowy (termiczny) – zakres nastawy: 320 ÷ 400 A; regulacja zabezpieczenia długotrwałego.
• Wyzwalacz zwarciowy zwłoczny – zakres nastawczy: 2000 ÷ 4000 A; możliwość dostrojenia reakcji na prądy zwarciowe.
• Stopień ochrony: IP20; urządzenie przeznaczone do zabudowy w szafach i rozdzielnicach.
• Przyłącza obwodów głównych: przyłącze z przodu, połączenie śrubowe, ułatwiające montaż i wymianę przewodów.
• Rodzaj elementu przełączającego: dźwignia zapewniająca prostą obsługę ręczną oraz wyraźne pozycje ON/OFF.
• Budowa: urządzenie mocowane na stałe; możliwość montażu w stałych instalacjach rozdzielczych.
• Opcjonalny napęd silnikowy: możliwość zdalnego załączania/wyłączania oraz integracji z systemami automatyki.

• Zabezpieczanie głównych linii zasilających i odgałęzień w zakładach przemysłowych oraz budynkach użyteczności publicznej.
• Stosowanie w stacjach rozdzielczych niskiego napięcia jako element rozłączający i ochronny przed przeciążeniami i zwarciami.
• Integracja z rozdzielnicami automatyki i systemami SCADA przy użyciu napędu silnikowego do zdalnego sterowania.
• Użycie w aplikacjach wymagających silnych parametrów łączeniowych (wysokie prądy zwarciowe) i regulacji charakterystyk zabezpieczeń.
