Wyłącznik mocy 100A 3P 36kA DPX3 160 420085

Wyłącznik mocy 100A 3P 36kA DPX3 160 420085

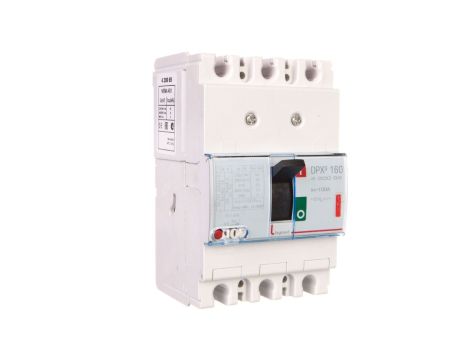

Wyłącznik mocy DPX3 160 typ 420085 to trzybiegowy wyłącznik termomagnetyczny o znamionowym prądzie 100 A i zdolności łączeniowej 36 kA przy 400 V, przeznaczony do ochrony i rozdziału zasilania w instalacjach przemysłowych i komercyjnych. Urządzenie znajduje zastosowanie jako wyłącznik główny oraz zabezpieczenie obwodów niskonapięciowych w rozdzielnicach i szafach sterowniczych.

Cechy techniczne

• Znamionowy prąd ciągły (Iu): 100 A
• Liczba biegunów: 3 (3P)
• Zakres nastawy wyzwalacza przeciążeniowego: 80–100 A
• Znamionowa zwarciowa zdolność łączeniowa (Icu) przy 400 V, 50 Hz: 36 kA
• Typ zabezpieczenia: wyłącznik termomagnetyczny z wyzwalaczami przeciążeniowymi i zwarciowymi
• Stopień ochrony: IP20
• Przyłącza obwodów głównych: z przodu, połączenie śrubowe
• Element przełączający: dźwignia z mechanicznym wskaźnikiem wyłączenia
• Opcjonalny napęd silnikowy dostępny dla zdalnej obsługi
• Budowa: urządzenie mocowane na stałe, przeznaczone do montażu w rozdzielnicach
• Zgodność z normami przemysłowymi: IEC 60947-2 / EN 60947-2

Zastosowanie produktu

• Główne rozdzielnice energetyczne w obiektach przemysłowych i komercyjnych
• Zabezpieczenie i rozdział zasilania w szafach sterowniczych i maszynach
• Obwody wymagające wysokiej zdolności łączeniowej przy zwarciach (36 kA)
• Instalacje z frontowym dostępem do przyłączy i połączeniami śrubowymi
• Integracja z systemami automatyki przy użyciu opcjonalnego napędu silnikowego
