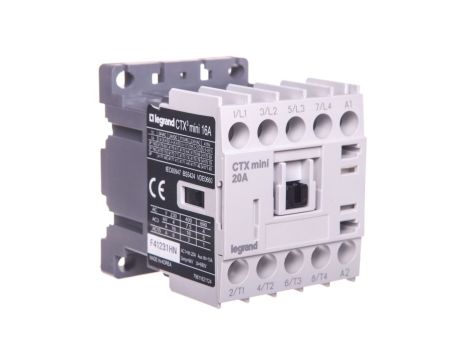

Stycznik mocy 16A 4P 230V AC 0Z 0R CTX3 MINI 417146
Stycznik CTX3 MINI 417146 to czteropolowy aparat przeznaczony do załączania i rozłączania obwodów mocy przy znamionowym prądzie 16 A w klasie pracy AC-3. Produkt stosowany jest jako element sterowania w rozdzielnicach i układach automatyki przemysłowej.
Cechy techniczne
- Znamionowy prąd pracy Ie przy AC-3, 400 V: 16 A
- Liczba styków głównych zwiernych: 4 (4P)
- Znamionowe napięcie sterowania Us: 230 V AC (50/60 Hz)
- Rodzaj napięcia sterowania: AC
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe
- Oznaczenie katalogowe: CTX3 MINI 417146 (oznaczenie 0Z 0R zawarte w symbolice produktu)
- Warunki montażu i eksploatacji: instalacja przez wykwalifikowanego elektryka; urządzenie należy montować w środowisku bez drgań i podwyższonej wilgotności; przed pracami konserwacyjnymi odłączyć zasilanie
- Uwagi rozszerzające: dopuszczalna liczba dodatkowych styków pomocniczych zależy od poboru energii stycznika; stosować oryginalne części zamienne
Zastosowanie produktu
- Załączanie i rozłączanie obwodów trójfazowych w instalacjach sterowania maszyn i linii produkcyjnych
- Sterowanie i ochrona silników indukcyjnych w układach rozruchu i sterowania (we współpracy z odpowiednimi przekaźnikami termicznymi)
- Wbudowanie w rozdzielnice i panele sterownicze do kontroli obwodów mocy w automatyce budynkowej i przemysłowej
- Integracja z układami logicznymi i systemami sterowania PLC jako element wykonawczy obwodu sterującego
