Opis produktu

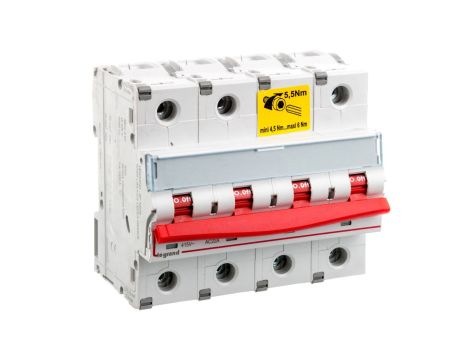

Rozłącznik modułowy 125A 4P 25kA FRX404 406547
Rozłącznik izolacyjny FRX404 125 A, 4-biegunowy, zaprojektowany do bezpiecznego rozłączania i izolacji obwodów trójfazowych w instalacjach niskiego napięcia; przeznaczony do rozdzielnic przemysłowych, rozdziału mocy oraz izolacji serwisowej i awaryjnej.
Cechy techniczne
- Znamionowy prąd ciągły (Iu): 125 A.
- Liczba biegunów: 4P (czterobiegunowy).
- Znamionowy warunkowy prąd zwarciowy (Iq): 25 kA (FRX 400).
- Maksymalne znamionowe napięcie pracy Ue AC: do 690 V.
- Znamionowa moc pracy AC-23 przy 400 V: 40 kW.
- Stopień ochrony części czołowej: IP20.
- Rodzaj elementu przełączającego: dźwignia; funkcja mechanizmu ryglującego (możliwość zamknięcia w pozycji OFF/ON).
- Przyłącze obwodu głównego: połączenie śrubowe; możliwość podłączenia przewodów o różnych przekrojach.
- Budowa: kompletne urządzenie w obudowie; brak wbudowanego napędu silnikowego (napęd opcjonalny dostępny).
- Możliwość wyposażenia: styki pomocnicze, wyzwalacz napięciowy, opcjonalny napęd silnikowy.
- Funkcje eksploatacyjne: rozłącznik główny, rozłącznik serwisowy, rozłącznik bezpieczeństwa, wyłącznik awaryjny.
- Temperatura pracy: od -25°C do +70°C.
- Trwałość łączeniowa: do 15 000 cykli (AC22A).
- Nieprzeznaczony do montażu czołowego w układzie 4-otworowym; odpowiedni do instalacji w tablicach rozdzielczych.
Zastosowanie produktu
- Główne rozdzielnice i obwody zasilające w zakładach przemysłowych i budynkach użyteczności publicznej.
- Izolacja obwodów trójfazowych przed pracami konserwacyjnymi oraz jako rozłącznik serwisowy.
- Systemy bezpieczeństwa i wyłączniki awaryjne w liniach produkcyjnych.
- Sterownie i ochrona silników oraz układów dystrybucji mocy do 40 kW (AC-23, 400 V).
- Instalacje wymagające wysokiej odporności zwarciowej (do 25 kA) oraz możliwości rozbudowy o styki pomocnicze i wyzwalacze.
