Opis produktu

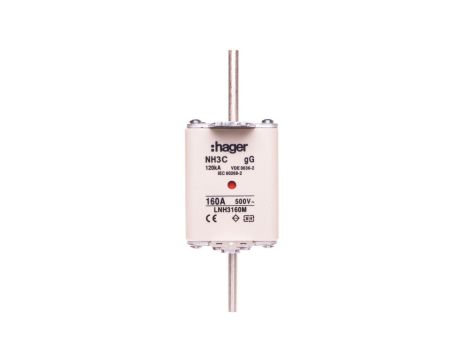

Wkładka bezpiecznikowa NH3C 160A 500V gG LNH3160M
Wkładka bezpiecznikowa NH3C 160A 500V gG LNH3160M to nożowa wkładka o charakterystyce rozłączno-ochronnej gG przeznaczona do ochrony obwodów mocy przed przeciążeniami i zwarciami w instalacjach niskiego napięcia.
Cechy techniczne
- Typ: wkładka bezpiecznikowa nożowa, rozmiar NH3C
- Prąd znamionowy: 160 A
- Napięcie znamionowe pracy Un / napięcie łączeniowe Ue: 500 V (podana też wartość 500/550 V w dokumentacji łączeniowej)
- Charakterystyka: gG (ogólnego przeznaczenia — ochrona przed przeciążeniami i zwarciami)
- Znamionowa zdolność łączeniowa (Icn): 120 kA
- Całkowite straty mocy przy prądzie znamionowym: 15 W
- Wskaźnik zadziałania: wskaźnik kombinowany (podwójny) umożliwiający szybką identyfikację zadziałania
- Wymiary: wysokość 150 mm, długość 80 mm, szerokość 66 mm
Zastosowanie
- Zabezpieczenie obwodów mocy w rozdzielnicach przemysłowych i komercyjnych.
- Ochrona przewodów i kabli oraz zabezpieczenie transformatorów i silników przed skutkami przeciążeń i zwarć.
- Stosowanie w instalacjach niskiego napięcia wymagających wkładek NH o zdolności łączeniowej do 120 kA.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy wkładka bezpiecznikowa NH3C 160A 500V gG LNH3160M pasuje do standardowych gniazd NH3?
Tak — format NH3C oznacza kompatybilność z gniazdami i nośnikami przeznaczonymi dla wkładek w rozmiarze NH3; przed montażem należy jednak zweryfikować zgodność mechanicznych wymiarów i układu styków w istniejącym gnieździe. - Co oznacza zdolność łączeniowa 120 kA w praktyce dla tej wkładki?
Zdolność łączeniowa 120 kA oznacza, że wkładka jest zaprojektowana do bezpiecznego przerywania zwarć o prądzie do 120 kA; przy doborze należy upewnić się, że maksymalny prognozowany prąd zwarciowy instalacji nie przekracza tej wartości.
