Opis produktu

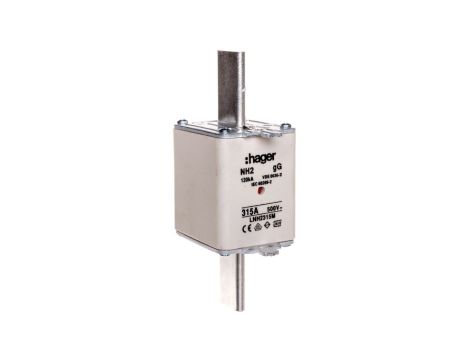

Wkładka bezpiecznikowa NH2 315A 500V gG LNH2315M
Wkładka bezpiecznikowa nożowa LNH2315M o charakterystyce gG przeznaczona do ochrony obwodów przed przeciążeniami i zwarciami w instalacjach przemysłowych oraz rozdzielnicach mocy. Produkt projektowany dla zastosowań przy znamionowym prądzie 315 A i napięciu pracy sieciowym 500 V AC.
Cechy techniczne
- Prąd znamionowy: 315 A
- Napięcie znamionowe: 500 V AC
- Rozmiar: NH2 (wkładka nożowa)
- Charakterystyka: gG (gL/gG) — ochrona przed przeciążeniami i zwarciami
- Zdolność łączeniowa: 120 kA
- Napięcie robocze dopuszczalne: do 550 V
- Całkowite straty mocy przy prądzie znamionowym: 25 W
- Wskaźnik zadziałania: wskaźnik kombinowany (podwójny)
- Wymiary: głębokość 150 mm, wysokość 72 mm, długość 62 mm, szerokość 49 mm
Zastosowanie produktu
- Zabezpieczenie obwodów głównych i pomocniczych w rozdzielnicach przemysłowych.
- Ochrona instalacji zasilania dla odbiorników o znamionowym prądzie do 315 A.
- Stosowanie w układach wymagających zdolności łączeniowej do 120 kA oraz napięcia pracy do 500–550 V.
- Montaż w systemach z gniazdami przeznaczonymi dla wkładek nożowych NH2.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Jak dobrać gniazdo dla wkładki bezpiecznikowej LNH2315M?
Wkładka LNH2315M wymaga gniazda/uchwytu przeznaczonego dla wkładek nożowych o rozmiarze NH2; przed montażem należy zweryfikować zgodność wymiarową i przestrzeń montażową z podanymi wymiarami (głębokość 150 mm, wysokość 72 mm, długość 62 mm, szerokość 49 mm) oraz upewnić się, że gniazdo dopuszcza znamionowy prąd 315 A i napięcie robocze odpowiadające instalacji.
