Opis produktu

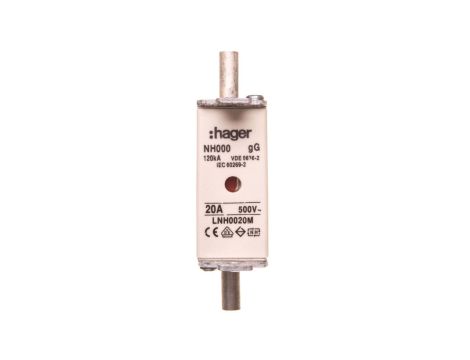

Wkładka bezpiecznikowa NH000 20A 500V gG LNH0020M
Wkładka bezpiecznikowa nożowa NH000 LNH0020M o charakterystyce gG służy do ochrony obwodów niskiego napięcia przed przeciążeniami i zwarciami. Przeznaczona do montażu w podstawach nożowych NH000 w rozdzielnicach przemysłowych i instalacjach budynkowych.
Cechy techniczne
- Typ i konstrukcja: wkładka nożowa NH000, model LNH0020M.
- Charakterystyka: gG (gL/gG) – ochrona przewodów i obwodów ogólnego przeznaczenia.
- Prąd znamionowy: 20 A.
- Napięcie znamionowe: 500 V AC (w dokumentacji producenta podana również wartość 500/550 V).
- Zdolność łączeniowa zwarciowa (Icn): 120 kA.
- Moc strat przy In: 2,3 W.
- Wskaźnik zadziałania: wskaźnik kombinowany (podwójny) umożliwiający lokalną kontrolę stanu wkładki.
- Uchwyt: nieizolowany (niezaizolowany), przystosowany do montażu w standardowych podstawach NH000.
- Wymiary: wysokość 79 mm, długość 51 mm, szerokość 21 mm.
- Producent: Hager Electro GmbH & Co KG (seria wkładek LNH…M).
Zastosowanie produktu
- Ochrona instalacji nn w rozdzielnicach i szafach rozdzielczych wyposażonych w podstawy nożowe NH000.
- Zabezpieczenie przewodów i odgałęzień kablowych oraz linii zasilających przed przeciążeniami i zwarciami.
- Stosowanie w instalacjach przemysłowych, obiektach użyteczności publicznej oraz budynkach komercyjnych wymagających wkładek o zdolności łączeniowej do 120 kA.
- Wymiana w istniejących systemach wyposażonych w wkładki NH000 przy zachowaniu tych samych parametrów prądowo‑napięciowych i charakterystyki gG.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Jak działa wskaźnik kombinowany (podwójny) w wkładce LNH0020M?
Wskaźnik kombinowany dostarcza informacji wizualnej o zadziałaniu wkładki: po przepaleniu elementu topikowego następuje widoczna zmiana pozycji wskaźnika, umożliwiająca szybką identyfikację uszkodzonej wkładki bez demontażu z podstawy. - Czy wkładka LNH0020M może być wymieniana pod napięciem?
Uchwyt wkładki jest nieizolowany, dlatego wymiana powinna odbywać się przy odłączonym napięciu i z zachowaniem procedur bezpieczeństwa; stosowanie odpowiednich narzędzi izolowanych i środków ochrony osobistej jest obligatoryjne.
