Opis produktu

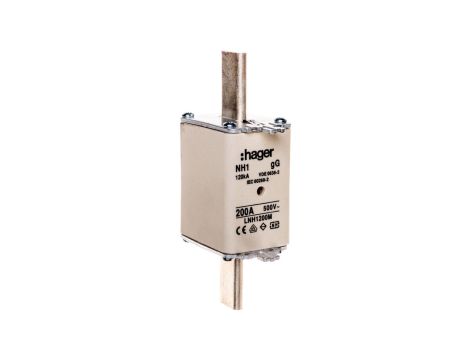

Wkładka bezpiecznikowa NH1 200A 500V gG LNH1200M
Wkładka bezpiecznikowa LNH1200M to wkładka nożowa typu NH1 o charakterystyce gL/gG, zaprojektowana do ochrony przed przeciążeniami i zwarciami w instalacjach do 500 VAC. Przeznaczona do aplikacji przemysłowych i rozdzielczych wymagających wyłączania pełnego zakresu prądów zwarciowych.
Cechy techniczne
- Typ: wkładka nożowa NH1, oznaczenie producenta LNH1200M
- Prąd znamionowy: 200 A
- Napięcie znamionowe: 500 V AC
- Charakterystyka: gL/gG (ochrona pełnego zakresu dla zastosowań topikowych)
- Rodzaj wskaźnika zadziałania: wskazanie podwójne z wskaźnikiem czołowym
- Zdolność zwarciowa: 120 kA
- Straty mocy przy In: 18 W
- Wymiary: głębokość 135 mm, wysokość 64,5 mm, długość 30 mm, szerokość 135 mm
Zastosowanie produktu
- Zabezpieczenia główne i gałęziowe w rozdzielnicach niskiego napięcia
- Ochrona linii zasilających i wyjść transformatorów w instalacjach przemysłowych
- Stosowanie w systemach zasilania wymagających zdolności wyłączania zwarć do 120 kA oraz wskazania zadziałania widocznego od frontu
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Jak działa wskaźnik czołowy w wkładce LNH1200M?
Wskaźnik czołowy daje wizualne potwierdzenie zadziałania wkładki — po przepaleniu element sygnalizacyjny jest widoczny z frontu, co umożliwia szybką kontrolę stanu bez demontażu wkładki. - Jak traktować straty mocy 18 W podane dla LNH1200M?
Straty 18 W przy prądzie znamionowym należy uwzględnić w bilansie cieplnym rozdzielnicy; przy ograniczonej wentylacji lub zwartej zabudowie warto zaplanować odpowiednie odstępy montażowe lub chłodzenie, aby nie przekroczyć temperatur pracy komponentów.
