Opis produktu

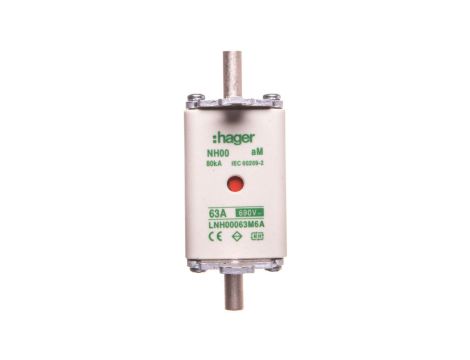

Wkładka bezpiecznikowa silnikowa NH00 aM 690V 63A LNH00063M6A
Wkładka nożowa NH00 LNH00063M6A o charakterystyce aM przeznaczona do zabezpieczenia zwarciowego obwodów silnikowych i obwodów mocy w instalacjach niskiego napięcia do 690 V AC. Produkt stosowany jako element ochrony zwarciowej w rozdzielnicach przemysłowych i instalacjach napędowych.
Cechy techniczne
- Rozmiar: NH00 (wkładka nożowa)
- Prąd znamionowy (In): 63 A
- Napięcie znamionowe: 690 V AC
- Charakterystyka: aM — przeznaczona do ochrony zwarciowej obwodów silnikowych (stosować w połączeniu z urządzeniami do ochrony przeciążeniowej)
- Zdolność łączeniowa zwarciowa: 80 kA
- Straty mocy przy prądzie znamionowym: 3,4 W
- Rodzaj wskaźnika zadziałania: wskaźnik kombinowany (podwójny) informujący o stanie zadziałania wkładki
- Zgodność z wymaganiami ograniczenia substancji niebezpiecznych (RoHS)
Zastosowanie
- Zabezpieczenie zwarciowe silników asynchronicznych w napędach przemysłowych.
- Montaż w rozdzielnicach mocy i szafach sterowniczych wymagających wkładek NH00 o wysokiej zdolności łączeniowej.
- Stosowanie w układach, gdzie ochrona przeciążeniowa realizowana jest oddzielnie za pomocą przekaźników termicznych lub wyłączników termicznych.
- Aplikacje wymagające zdolności łączeniowej do 80 kA oraz minimalnych strat mocy przy 63 A.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy wkładka zapewnia ochronę przeciwprzeciążeniową silnika?
Nie — wkładka LNH00063M6A o charakterystyce aM jest przeznaczona do ochrony zwarciowej (zabezpieczenie przy zwarciach i krótkotrwałych prądach zwarciowych). Ochrona przed przeciążeniem powinna być zapewniona oddzielnym przekaźnikiem termicznym lub innym urządzeniem przeciążeniowym.
