Opis produktu

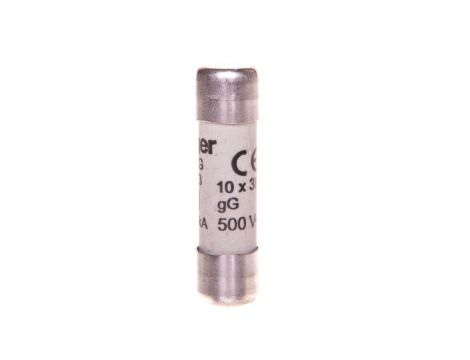

Wkładka topikowa cylindryczna BiWtz 10x38 mm gG 16A 500V AC LF316G /10szt./
Wkładka topikowa cylindryczna BiWtz 10x38 mm gG 16A 500V AC LF316G to wkładka bezpiecznikowa w formacie CH-10 przeznaczona do ochrony obwodów przed przeciążeniami i zwarciami. Produkt jest stosowany w rozdzielnicach i modułach zabezpieczeń w instalacjach budynkowych i przemysłowych.
Cechy techniczne
- Wymiary: 10 x 38 mm (format CH-10)
- Prąd znamionowy: 16 A
- Napięcie znamionowe: 500/600 V AC (w dokumentacji katalogowej występuje wariant 500 V AC)
- Charakterystyka: gG – ochrona całkowita przed przeciążeniami i zwarciami
- Częstotliwość znamionowa: 50 Hz
- Zdolność łączeniowa (wartość zwarciowa): 120 kA
- Straty mocy przy prądzie znamionowym: 1,6 W
- Stopień zanieczyszczenia: 3 zgodnie z IEC 60664 / IEC 60947-2
- Zgodność materiałowa: spełnia wymagania ograniczeń substancji (RoHS) zgodnie z dokumentacją producenta
Zastosowanie produktu
- Zabezpieczanie obwodów zasilających w rozdzielnicach przemysłowych i budynkowych
- Ochrona obwodów silnikowych i sterowniczych jako zabezpieczenie przed przeciążeniem i zwarciem
- Montaż w gniazdach i wkładach typu CH-10 w panelach kontrolno-pomiarowych i modułach zabezpieczeń
- Zastosowanie tam, gdzie wymagana jest zdolność łączeniowa do 120 kA oraz eksploatacja w środowisku klasy zanieczyszczeń 3
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy wkładka pasuje do standardowych gniazd 10x38 (CH-10)?
Tak. Wkładka BiWtz LF316G ma wymiary 10x38 mm (format CH-10) i jest przeznaczona do montażu w standardowych gniazdach/wspornikach dla wkładek CH-10; przed montażem należy potwierdzić zgodność mechaniczną i znamionową gniazda z dokumentacją producenta rozdzielnicy. - Co oznacza oznaczenie gG w nazwie wkładki?
Oznaczenie gG wskazuje na uniwersalną charakterystykę topikową przeznaczoną do ochrony przewodów i instalacji przed przeciążeniami i zwarciami w całym zakresie prądów znamionowych; jest to typ stosowany do zabezpieczeń instalacyjnych, a nie specjalizowanych funkcji selektywności.
