Opis produktu

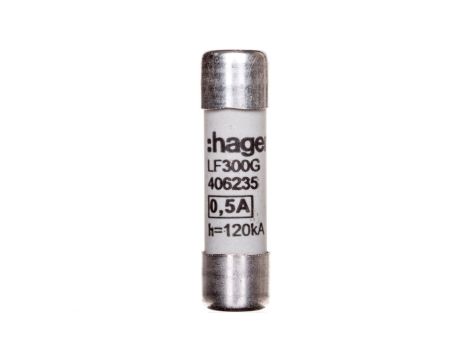

Wkładka topikowa cylindryczna BiWtz 10x38mm gG 0,5A 500V AC LF300G /10szt./
Wkładka topikowa cylindryczna przeznaczona do ochrony obwodów niskiego napięcia przed przeciążeniami i zwarciami. Typowa wkładka gG w rozmiarze 10×38 mm (CH-10) stosowana w rozdzielnicach, układach sterowania i instalacjach przemysłowych oraz budynkowych.
Cechy techniczne
- Rozmiar: 10×38 mm (standard CH-10)
- Charakterystyka: gG (ogólnego przeznaczenia dla ochrony przewodów i urządzeń)
- Prąd znamionowy: 0,5 A
- Napięcie znamionowe: AC 500/600 V (karta katalogowa LF300G podaje 500 V AC)
- Częstotliwość pracy: 50 Hz
- Zdolność łączeniowa (Icn): 120 kA
- Straty mocy przy In: 1,43 W
- Stopień zanieczyszczenia: 3
- Kompatybilność: montaż w gniazdach i podstawach przewidzianych dla wkładek 10×38 mm (CH-10)
- Materiał/zgodność: zgodność z wymaganiami dotyczącymi ograniczeń substancji niebezpiecznych (RoHS) oraz normami technicznymi wskazanymi w dokumentacji produktu
- Producent: Hager (seria LF300G)
Zastosowanie produktu
- Ochrona przewodów i odbiorników przed przeciążeniami i zwarciami w instalacjach przemysłowych i budynkowych.
- Zabezpieczenie obwodów zasilających w rozdzielnicach niskiego napięcia oraz w układach sterowania i automatyki.
- Stosowanie w miejscach wymagających zdolności łączeniowej do 120 kA oraz w obwodach pracujących z częstotliwością 50 Hz.
- Wymiana w instalacjach wykorzystujących wkładki 10×38 mm (CH-10) przy doborze prądu znamionowego 0,5 A.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy wkładka topikowa cylindryczna BiWtz 10×38 mm LF300G pasuje do standardowych gniazd CH-10?
Tak — wkładka ma standardowy wymiar 10×38 mm (typ CH-10) i jest przeznaczona do montażu w gniazdach oraz podstawach przeznaczonych dla wkładek 10×38 mm. - Czy wkładka gG 0,5 A LF300G nadaje się do zabezpieczenia silników lub transformatorów?
Charakterystyka gG służy do ogólnej ochrony przewodów i urządzeń przed przeciążeniami i zwarciami. W aplikacjach z dużymi prądami rozruchowymi (silniki, niektóre transformatory) zwykle stosuje się charakterystyki ograniczające wpływ prądów rozruchowych — w takich przypadkach należy rozważyć wkładki o charakterystyce dedykowanej (np. aM) lub zastosować układy doboru zabezpieczeń zgodnie z dokumentacją urządzenia.
