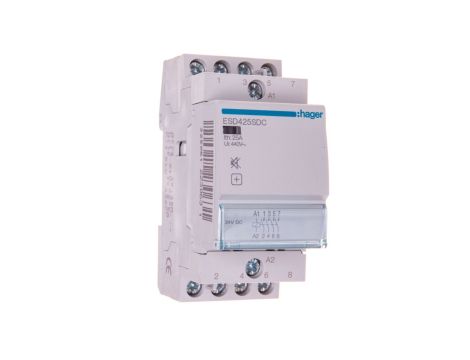

Stycznik modułowy cichy 25A 4Z 24V DC ESD425SDC
Stycznik modułowy cichy 25A 4Z 24V DC ESD425SDC to modułowy stycznik o cewce 24 V DC i czterech stykach zwiernych, przeznaczony do łączenia obwodów o napięciu do 400 V. Produkt projektowano z myślą o zastosowaniach instalacyjnych i sterowaniu obwodów oświetleniowych oraz obciążeń rezystancyjnych i indukcyjnych.
Cechy techniczne
- Konfiguracja styków: 4 styków zwiernych (4Z)
- Znamionowe napięcie łączeniowe: 400 V
- Znamionowy prąd pracy: 25 A (kategoria AC-7a/b)
- Rodzaj napięcia sterowania: 24 V DC (napięcie cewki)
- Rodzaj napięcia zasilania: AC/DC (przeznaczony do łączenia obwodów AC do 400 V)
- Czasy: zamykania 25 ms, otwierania 15 ms
- Wymiary: głębokość 60 mm × wysokość 83 mm × szerokość 35,75 mm (2 moduły)
- Liczba modułów: 2
- Moment dokręcania śrub przy montażu: 1,2 Nm
- Temperatura magazynowania: -40 do 80 °C
- Stopień ochrony: 2
- Możliwość dodatkowego wyposażenia: brak
- Obsługa obciążeń oświetleniowych: dopuszczalny do zastosowań z lampami fluorescencyjnymi i żarowymi (szczegóły wartości maksymalnych w karcie katalogowej)
Zastosowanie
- Sterowanie obwodami oświetleniowymi w instalacjach mieszkaniowych i komercyjnych (lampy fluorescencyjne i żarowe).
- Przełączanie obciążeń rezystancyjnych i indukcyjnych w rozdzielnicach modułowych o ograniczonej przestrzeni (2 moduły).
- Integracja w systemach automatyki budynkowej do łączenia obwodów do 400 V i prądu nominalnego 25 A.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy stycznik modułowy ESD425SDC posiada suwak do obsługi manualnej?
Nie — model ESD425SDC nie jest wyposażony w suwak do obsługi manualnej; sterowanie odbywa się przez zasilanie cewki 24 V DC.
