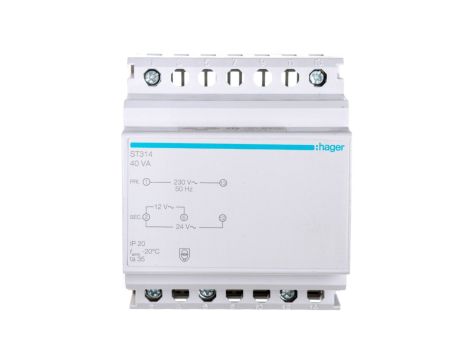

Transformator bezpieczeństwa 230/12-24V AC 40VA ST314
Transformator bezpieczeństwa ST314 to jednofazowe urządzenie o napięciu pierwotnym 230 V i odczepach wtórnych 12/24 V AC, przeznaczone do zasilania niskonapięciowych obwodów sterowania, sygnalizacji i oświetlenia w instalacjach budynkowych oraz przemysłowych.
Cechy techniczne
- Napięcie pierwotne: 230 V AC, częstotliwość znamionowa: 50 Hz
- Napięcie wtórne: odczepy 12 / 24 V AC
- Znamionowa moc pozorna: 40 VA
- Prąd wyjściowy: do 3,33 A przy obciążeniu jednego wyjścia; przy wykorzystaniu obu wyjść maks. 1,67 A na każde wyjście
- Stopień ochrony: IP20
- Montaż: natynkowy; kompatybilny z szyną montażową DIN
- Wymiary (S × W × G): 70 × 85 × 58 mm
- Dopuszczalne przekroje przewodów: 4 mm² (przewody elastyczne), 6 mm² (przewody sztywne)
- Wykonanie: transformator bezpieczeństwa (nie autotransformator, nie rdzeń toroidalny)
- Przeznaczenie montażowe: nie do montażu na PCB, nie jest wersją modułową
- Zabezpieczenia: zabezpieczenie przeciwzwarciowe; dopuszcza krótkotrwałe przeciążenia zgodne z przeznaczeniem
Zastosowanie produktu
- Zasilanie obwodów sterowania i automatyki niskonapięciowej (czujniki, przekaźniki, układy wejść/wyjść)
- Zasilanie oświetlenia niskonapięciowego oraz sygnalizacji w systemach budynkowych
- Montaż w rozdzielnicach na szynie DIN lub powierzchniowo (natynkowo) w instalacjach komercyjnych i przemysłowych
- Zastosowania wymagające izolacji niskonapięciowej i ochrony przeciwzwarciowej
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy transformator ST314 może zasilać jednocześnie dwa obwody o różnych napięciach?
Tak. ST314 posiada odczepy wtórne 12/24 V i może zasilać dwa obwody jednocześnie, przy czym dostępna maksymalna wartość prądu zmniejsza się: przy obciążeniu jednego wyjścia do 3,33 A, natomiast przy wykorzystaniu obu wyjść maks. 1,67 A na każde wyjście (całkowita moc nie przekracza 40 VA).
