Opis produktu

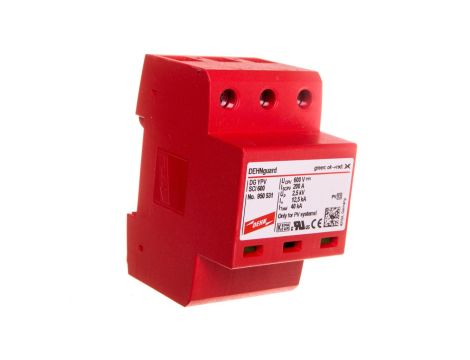

Ogranicznik przepięć C Typ 2 do ochrony instalacji PV 600V DC 3P 12,5kA 2,5kV DEHNguard compact YPV SCI 600 950531
Ogranicznik przepięć DEHNguard compact YPV SCI 600 to wielobiegunowe urządzenie typu 2 przeznaczone do ochrony instalacji fotowoltaicznych DC do 600 V. Stosowany w skrzynkach łączeniowych i obwodach wejściowych falowników w celu tłumienia przepięć przemijających i impulsów wynikających z wyładowań atmosferycznych oraz przełączeń.
Cechy techniczne
- Typ: Ogranicznik przepięć Typ 2, dedykowany do instalacji PV
- Maksymalne napięcie trwałej pracy DC (UDC): 600 V
- Znamionowy prąd wyładowczy (8/20): 12,5 kA
- Całkowity prąd wyładowczy: 40 kA (wartość podana w dokumentacji produktu)
- Poziom ochrony (Up): 2,5 kV
- Wytrzymałość zwarciowa (Isc): 1000 A
- System separacji: SCI (separacja zwarciowa zapewniająca odłączenie uszkodzonego modułu)
- Sygnalizacja zadziałania: optyczna (lokalna)
- Zdalna sygnalizacja: brak
- Zintegrowane dobezpieczenie: brak
- Montaż: szyna montażowa DIN 35 mm
- Szerokość: 3 moduły (DIN 43880)
- Przekroje przewodów przyłączanych (elastyczny i sztywny): 1,5–35 mm²
- Materiał obudowy: termoplast
- Zakres temperatur pracy: -40 °C do +80 °C
- Numer katalogowy: 950 531
Zastosowanie produktu
- Ochrona ciągów modułów fotowoltaicznych (strun) w instalacjach do 600 V DC
- Montaż w skrzynkach łączeniowych DC i rozdzielnicach falownikowych na szynie DIN 35 mm
- Zabezpieczenie przewodów DC i wejść falowników przed przepięciami impulsowymi i przepięciami pośrednimi
- Stosowanie w systemach fotowoltaicznych na dachach i w instalacjach gruntowych jako element ochrony przeciwprzepięciowej klasy 2
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy DEHNguard compact YPV SCI 600 ma zdalną sygnalizację zadziałania?
Nie — urządzenie wyposażono tylko w optyczny wskaźnik zadziałania; nie posiada styku do zdalnej sygnalizacji. - Czy ogranicznik posiada zintegrowane dobezpieczenie?
Nie — produkt nie ma zintegrowanego dobezpieczenia, dlatego w projekcie instalacji należy przewidzieć odpowiednie zabezpieczenie lub koordynację zabezpieczeń zgodnie z dokumentacją systemu.
