Przekaźnik kontroli poziomu cieczy przewodzących 1P 230V AC funkcja FL, FS, ES, EL regulacja czułości 72.01.8.240.0000

Przekaźnik kontroli poziomu cieczy przewodzących 1P 230V AC funkcja FL, FS, ES, EL regulacja czułości 72.01.8.240.0000

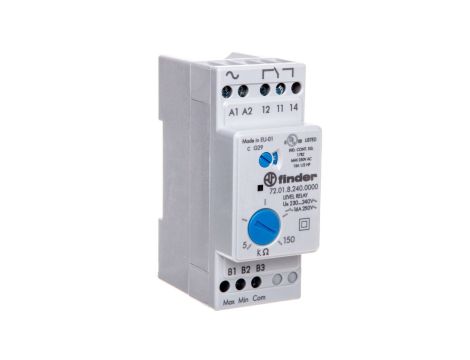

Przekaźnik serii 72.01.8.240.0000 służy do detekcji poziomu cieczy przewodzących; jest to jednobiegunowy (1P) przekaźnik napięciowy przeznaczony do pracy z napięciem sterowania 230 V AC, stosowany do zarządzania napełnianiem i opróżnianiem zbiorników oraz sygnalizacji stanów poziomu.

Cechy techniczne

• Zasada pomiaru: przewodność cieczy (detekcja przewodzących mediów).
• Napięcie sterowania: 230 V AC (50/60 Hz).
• Liczba styków przełącznych: 1 (kontakt przełączający).
• Regulacja czułości: nastawny zakres (model 72.01 typowo 5–150 k?; dostępne wersje o szerszym zakresie).
• Liczba wejść dla elektrod: 3 (możliwość kontroli jednego lub dwóch poziomów oraz przewodów odniesienia).
• Maksymalna długość przewodu elektrody: do 200 m (zalecane utrzymanie parametrów ekranowania i połączeń).
• Typ połączenia elektrycznego: połączenie śrubowe; zaciski nie są odłączalne.
• Regulacja czasowa zadziałania: minimalna 0,5 s, maksymalna do 7 s (nastawy zwłoki dla eliminacji zakłóceń krótkotrwałych).
• Wskaźniki: dioda LED sygnalizująca stan pracy i zadziałania przekaźnika.
• Wymiary (WxHxG): 35 × 84 × 54,6 mm — montaż standardowo na szynie DIN.
• Funkcje pracy: dostępne tryby opisane jako FL, FS, ES, EL (konfiguracje dla napełniania/opróżniania oraz trybów logicznych; szczegóły konfiguracji w dokumentacji producenta).
• Zastosowania układowe: kompatybilny z elektrodami zawieszanymi i zewnętrznymi czujnikami poziomu; zalecane stosowanie zasilania SELV/PELV tam, gdzie wymagana jest separacja bezpieczeństwa.
• Uwagi o medium: przeznaczony do wody pitnej, deszczowej i innych cieczy przewodzących; niezalecany do olejów oraz cieczy o wysokim udziale alkoholu.

Zastosowanie produktu

• Automatyka zbiorników: sterowanie pompami przy napełnianiu i opróżnianiu zbiorników oraz kontrola dwóch poziomów.
• Systemy gospodarki wodnej: monitoring poziomu wody deszczowej, studzienkach zasysających i instalacjach wodociągowych.
• Aplikacje przemysłowe i budowlane: zabezpieczenia przed przepełnieniem, sterowanie sekwencjami pomp i alarmami poziomów.
• Integracja z panelami sterowania i szafami rozdzielczymi: montaż na szynie DIN, współpraca z elektrodami i układami sygnalizacji.
