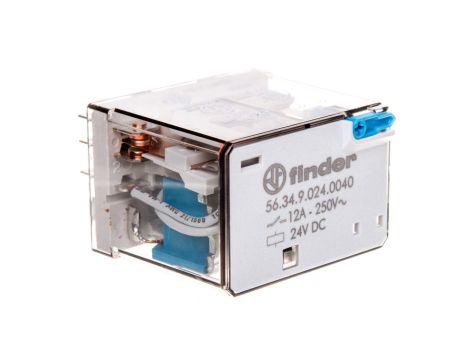

Przekaźnik 4P 12A 24V DC przycisk testujący, mechaniczny wskaźnik zadziałania 56.34.9.024.0040
Miniaturowy przekaźnik mocy Serii 56 o czterech stykach przełącznych zaprojektowany do zastosowań sterowania obwodami DC i AC; wyposażony w przycisk testujący z blokadą oraz mechaniczny wskaźnik zadziałania, przeznaczony do montażu w gniazdach wtykowych.
Cechy techniczne
- Konfiguracja: 4 × SPST (cztery styki pojedyncze), liczba styków przełącznych: 4
- Maksymalny prąd styków: 12 A — przystosowany do obciążeń rezystancyjnych i indukcyjnych
- Napięcie cewki: 24 V DC; zakres roboczy 20,4–26,4 V DC
- Polaryzacja napędu: niespolaryzowany; tryb przełączania napędu: monostabilny
- Połączenie elektryczne: połączenie wtykowe — kompatybilny z gniazdami Serii 96; dostępne adaptery montażowe oraz wersje gniazd PCB i z zaciskami śrubowymi
- Funkcje użytkowe: przycisk testujący z funkcją blokowania umożliwiający ręczną próbę załączenia oraz mechaniczny wskaźnik zadziałania sygnalizujący stan styków
- Wymiary (S × W × G): 40,8 × 37,1 × 27,7 mm — kompaktowa obudowa do montażu w rozdzielnicach i modułowych systemach sterowania
- Materiały styków: dostępne różne wykonania materiałowe przeznaczone do specyficznych zastosowań obciążeniowych
- Trwałość: konstrukcja przetestowana pod kątem trwałości mechanicznej i elektrycznej
Zastosowanie produktu
- Sterowanie obwodami przemysłowymi i maszynowymi — grupowe załączanie i rozłączanie obwodów DC/AC
- Panele sterownicze i rozdzielnice, montaż w gniazdach wtykowych Serii 96
- Systemy HVAC, sterowniki oświetlenia i układy automatyki budynkowej
- Zastosowania wymagające ręcznej weryfikacji działania przekaźnika (przycisk testujący) oraz wizualnej kontroli stanu styków (mechaniczny wskaźnik)
- Aplikacje z obciążeniami rezystancyjnymi i indukcyjnymi oraz instalacje wymagające kompaktowych, modułowych rozwiązań przekaźnikowych
