Regulator temperatury z regulacją wentylatora 12-24V DC na szynę RT-833

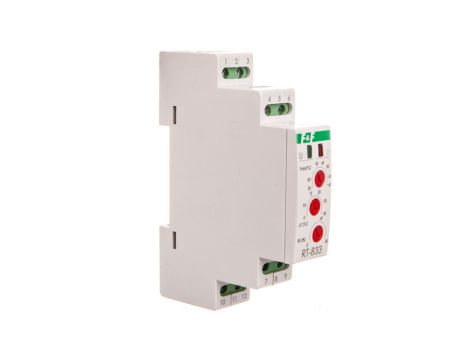

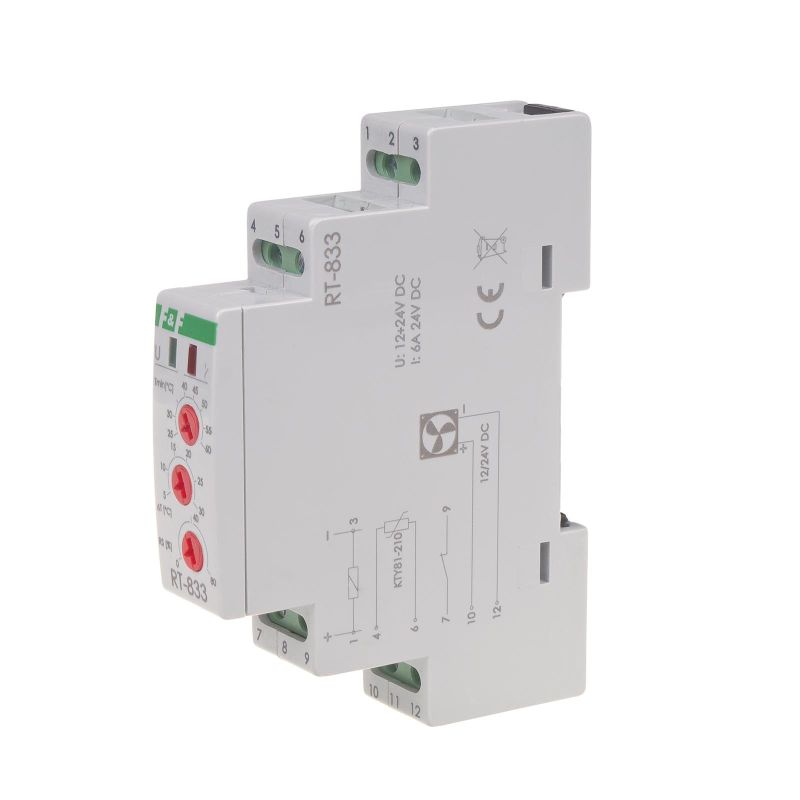

Regulator temperatury RT-833

Opis produktu

Z regulacją prędkości obrotowej wentylatora.

Regulator przeznaczony jest do bezpośredniego sterowania prędkością obrotową wentylatorów 12/24 V DC w szafach sterowniczych (lub podobnych instalacjach) w funkcji temperatury.

Działanie
Po wzroście temperatury powyżej wartości zadanej Tmin zostanie uruchomiony wentylator. Jego prędkość obrotowa będzie proporcjonalna do zmierzonej temperatury i nastaw regulatora:

• dla temperatury Tmin prędkość obrotowa będzie równa zadanej prędkości minimalnej;
• dla temperatury Tmin + Δ prędkość obrotowa wynosi 100%;
• dla temperatury z zakresu Tmin<>Tmin+Δ prędkość obrotowa będzie proporcjonalnie odwzorowana w zakresie od ustawionego minimum do 100% prędkości.

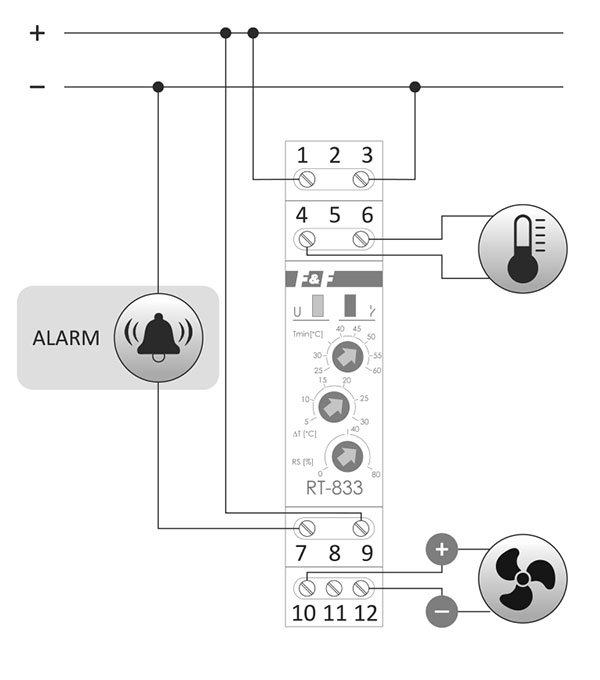

Regulator temperatury RT-833 posiada wyjście przekaźnikowe sygnalizujące zbyt wysoką temperaturę lub uszkodzenie (brak zasilania) regulatora. Podczas normalnej pracy styk 7-9 jest otwarty. Jeżeli zmierzona temperatura będzie przez 3 minuty wyższa od wartości maksymalnej (Tmin+Δ), to styk zostanie załączony. Przy uszkodzeniu regulatora lub braku jego zasilania, styki 7-9 mogą być wykorzystane do sygnalizacji błędu.

Aby uniknąć problemu z utykaniem silnika na małych prędkościach, regulator posiada funkcję startu od maksymalnej prędkości. Wentylator startuje od prędkości maksymalnej i potem hamuje do odpowiedniej wartości.
