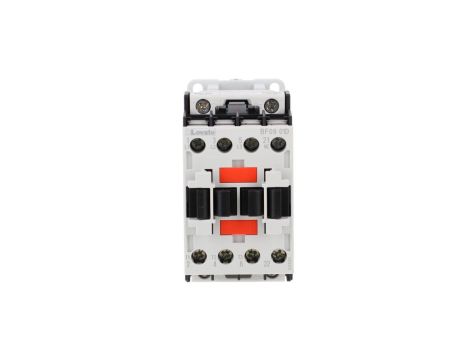

Stycznik mocy 9A 3P cewka 220VDC 0Z 1R BF0901D220

Stycznik mocy 3 polowy 9A AC3, 25A AC1

Wbudowany zestyk pomocniczy 1R

Cewka 220VDC

Zaciski śrubowe.

Podstawowe akcesoria do stycznika:

- zestyki pomocnicze (montaż na styczniku): BFX1011 (1Z+1R); BFX1022 (2Z+2R)

- zestyki pomocnicze (montaż z boku stycznika): BFX1211 (1Z+1R); BFX1220 (2Z)

- blokady mechaniczne: BFX5000 (boczna), BFX5002 (przednia)

- przekaźniki termiczne: seria RF38…

Podstawowe parametry techniczne:

Znamionowe napięcie izolacji U_i IEC/EN 690V

Znamionowe napięcie udarowe U_imp 6kV

Prąd roboczy termiczny Ith 25A

Prąd roboczy Ie:

25A AC-1 (≤40°C)

9A AC-3 (≤440VAC ≤55°C)

4,9A AC-4 (400VAC)

Znamionowa moc robocza AC-3 (T≤55°C)

2,2 kW przy 230VAC

4,2 kW przy 400VAC

5,5 kW przy 500VAC

7,5 kW przy 690VAC

Znamionowa moc robocza AC-1 (T≤40°C)

9,5 kW przy 230VAC

16 kW przy 400VAC

21 kW przy 500VAC

27 kW przy 690VAC

Temperatura pracy: min. -50°C maks. +70°C

Temperatura składowania min. -60°C maks. +80°C

Trwałość mechaniczna 20 000 000 cykli

Trwałość elektryczna 2 000 000 łączeń

Pozycja montażowa normalna – płaszczyzna pionowa

Pozycja montażowa dozwolona - ±30°

Montaż - śruba/szyna DIN 35 mm

Masa 358 g

* Pozostałe parametry w karcie katalogowej, do pobrania poniżej.
