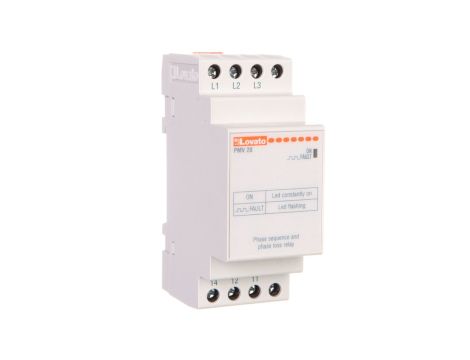

Przekaźnik nadzorczy napięcia, kolejność faz i zanik fazy 100-240 VAC PMV20A240

Przekaźnik do kontroli kolejności faz oraz całkowitego lub częściowego zaniku faz.

Do sieci 3-fazowych bez przewodu neutralnego.

Napięcie znamionowe 100...240 VAC.

Częstotliwość znamionowa 50/60Hz ±5%

Zasilanie napięciem kontrolowanym.

Wyjście przekaźnikowe (1P) normalnie wzbudzone.

Zielony wskaźnik LED dla zasilania i błędu.

Automatyczne kasowanie.

DZIAŁANIE

Kontrolowane napięcie podłączone jest do zacisków L1-L2-L3 i zasila przekaźnik. Przekaźnik zadziała, kiedy kolejność faz jest niewłaściwa lub kiedy zaniknie jedna lub wszystkie z kontrolowanych faz.

NORMALNE DZIAŁANIE

Przy obecności wszystkich faz i ich właściwej kolejności zielona dioda LED świeci światłem ciągłym, a wyjście przekaźnikowe jest wzbudzone.

ZADZIAŁANIE DLA NIEWŁAŚCIWEJ KOLEJNOŚCI FAZ

Zielona dioda LED zaczyna migać, a wyjście przekaźnikowe zostaje odwzbudzone.

ZADZIAŁANIE DLA ZANIKU FAZ

Zielona dioda LED zaczyna migać, a wyjście przekaźnikowe zostaje odwzbudzone. Czas zadziałania dla zaniku fazy 60 msek. Przekaźnik zadziała dla zaniku fazy przy wartości kontrolowanego napięcia <70%.

ZADZIAŁANIE DLA ZANIKU JEDNEJ Z FAZ

Kiedy wartość jednego z napięć międzyfazowych spadnie poniżej 70% wartości pozostałych napięć międzyfazowych to zielona dioda LED zacznie migać, a przekaźnik wyjściowy zostanie odwzbudzony. Kasowanie następuje automatycznie, kiedy wartość napięcia będzie większa o 5% od wartości zadziałania (histereza).

Czas kasowania 500 msek.
