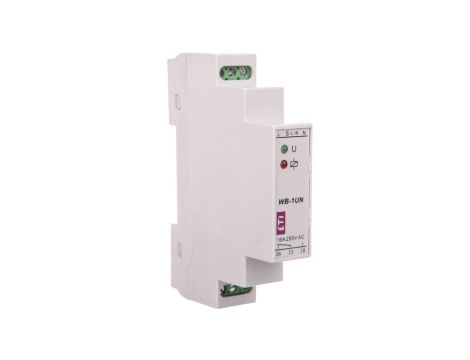

Przekaźnik impulsowy bistabilny WB-1UN 002471514
WB-1UN to uniwersalny wyłącznik bistabilny (przekaźnik impulsowy), który umożliwia wygodne sterowanie oświetleniem i innymi odbiornikami z wielu punktów instalacji przy użyciu przycisków chwilowych (łączników dzwonkowych).
Dzięki funkcji automatycznego rozpoznawania sygnału sterującego urządzenie może być sterowane zarówno przewodem fazowym L, jak i przewodem neutralnym N, co znacząco zwiększa elastyczność projektowania i modernizacji instalacji elektrycznych.
Zastosowanie wyłącznika bistabilnego pozwala zastąpić rozbudowane układy schodowe i krzyżowe prostszą instalacją wykorzystującą równolegle połączone przyciski sterujące. Rozwiązanie to ogranicza liczbę przewodów niezbędnych do wykonania instalacji oraz upraszcza późniejszą rozbudowę układu.
Zastosowanie
WB-1UN znajduje zastosowanie wszędzie tam, gdzie wymagane jest sterowanie jednym odbiornikiem z wielu punktów:
- oświetlenie klatek schodowych,
- oświetlenie korytarzy,
- oświetlenie hal i magazynów,
- ciągi komunikacyjne w budynkach użyteczności publicznej,
- sterowanie oświetleniem w budynkach mieszkalnych,
- instalacje modernizowane wymagające uproszczenia okablowania.
Zasada działania
Każde naciśnięcie dowolnego przycisku podłączonego do wejścia sterującego powoduje zmianę stanu styku wyjściowego. Pierwszy impuls załącza odbiornik, a kolejny go wyłącza. Dzięki temu możliwe jest sterowanie jednym obwodem z nieograniczonej liczby punktów sterujących.
Urządzenie wyposażone jest w diody LED sygnalizujące obecność zasilania oraz aktualny stan pracy. Dodatkowo przy krótkotrwałych zanikach napięcia zachowywany jest ostatni stan pracy wyłącznika, co zwiększa komfort użytkowania instalacji.
Korzyści dla montera i instalatora
- możliwość sterowania fazą lub przewodem neutralnym,
- uproszczenie instalacji elektrycznej względem układów schodowych i krzyżowych,
- możliwość wykorzystania przewodów sterujących o niewielkim przekroju,
- łatwa rozbudowa liczby punktów sterowania,
- montaż na standardowej szynie DIN 35 mm,
- kompaktowa obudowa o szerokości 1 modułu.
Korzyści dla użytkownika
- wygodne sterowanie oświetleniem z wielu lokalizacji,
- intuicyjna obsługa za pomocą standardowych przycisków,
- możliwość rozbudowy instalacji bez skomplikowanych zmian w okablowaniu,
- sygnalizacja stanu pracy za pomocą diod LED,
- zachowanie stanu pracy po krótkotrwałych zanikach napięcia,
- niezawodna praca w instalacjach mieszkaniowych i komercyjnych.
