Opis produktu

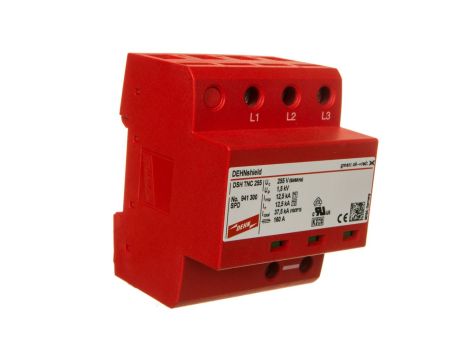

Ogranicznik przepięć Typ T1+T2 3P 12,5/37,5kA 1,5kV DEHNshield TNC 255 941300
Ogranicznik przepięć DEHNshield DSH TNC 255 to kompaktowy, gotowy do podłączenia kombinowany ogranicznik typu 1+2 przeznaczony do instalacji trójfazowych w układzie TN‑C. Chroni instalacje i urządzenia końcowe przed przepięciami atmosferycznymi i przejściowymi oraz umożliwia odgromowe wyrównanie potencjałów.
Cechy techniczne
- Typ: kombinowany ogranicznik przepięć Typ 1+2 (technologia iskiernikowa, wydmuchowy)
- Konfiguracja: 3 bieguny (3P) dla sieci trójfazowej TN‑C
- Napięcie znamionowe AC: 230/400 V; maksymalne napięcie trwałej pracy AC: 255 V
- Prąd udarowy 10/350: 12,5 kA; prąd udarowy (maks.) do 37,5 kA
- Maksymalny poziom ochrony: L–N 1,5 kV; L–PE / N–PE 1,5 kV
- Czas zadziałania: do 100 ns
- Zdolność gaszenia prądu następczego: 25 kA
- Sygnalizacja zadziałania: optyczna (wizualna wskazówka statusu)
- Montaż: szyna DIN 35 mm; szerokość 4 moduły
- Przekrój przewodów: 1,5–35 mm² (sztywne i wielodrutowe)
- Zakres temperatur pracy: -40 °C do +80 °C; stopień ochrony IP20
Zastosowanie produktu
- Ogranicznik przepięć montowany w rozdzielnicach głównych i podrozdzielniach w instalacjach TN‑C w celu ochrony instalacji i urządzeń końcowych przed przepięciami atmosferycznymi i łączeniowymi.
- Zalecane umieszczenie: jak najbliżej wejścia przewodów do rozdzielnicy lub chronionego urządzenia, aby zminimalizować impedancję przewodów pomiędzy ogranicznikiem przepięć a chronionym sprzętem.
- Montaż i okablowanie powinny wykonywać osoby uprawnione; stosować odpowiednie przekroje przewodów (1,5–35 mm²) oraz zachować zasady wyrównania potencjałów i ścieżek zwłoki prądowej.
- Ogranicznik przepięć przeznaczony do pracy w warunkach wewnętrznych; nie otwierać obudowy — interwencja przy uszkodzeniu wymaga wymiany modułu przez wykwalifikowany serwis.
