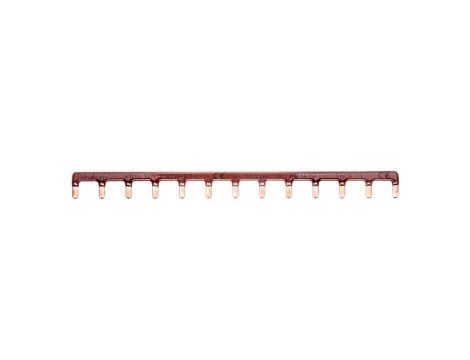

Szyna łączeniowa 1P 63A 10mm2 sztyftowa (13mod.) KB163P

Szyna łączeniowa 1P 63A 10mm2 sztyftowa (13mod.) KB163P

Szyna łączeniowa 1P 63A 10mm2 sztyftowa (13mod.) KB163P to pozioma, kołkowa szyna grzebieniowa przeznaczona do łączenia jednofazowych obwodów w rozdzielnicach modułowych; stosowana do tworzenia mostków zasilających o maksymalnym napięciu pracy 230 V przy znamionowym prądzie 63 A.

Cechy techniczne

• Liczba biegunów: 1P
• Znamionowy prąd ciągły Iu: 63 A
• Maksymalne napięcie pracy: 230 V
• Przekrój przewodu: 10 mm²
• Długość całkowita: 228 mm
• Wielkość odstępów / szerokość modułowa: 13 mm (13 mod.)
• Rodzaj połączenia elektrycznego: pin / sztyft (kołkowa, pozioma)
• Izolacja: tak (powłoka izolacyjna, kolor brązowy)
• Znamionowe napięcie udarowe: 4 kV
• Kolor: brązowy
• Ograniczenia kompatybilności: nieodpowiednia do urządzeń ze stykami pomocniczymi; nieprzeznaczona do stosowania jako tor N

Zastosowanie produktu

• Tworzenie mostków zasilających i łączeń pomiędzy modułowymi wyłącznikami nadprądowymi i innymi modułowymi urządzeniami jednofazowymi w rozdzielnicach.
• W instalacjach o przewodach do 10 mm², gdzie wymagane jest połączenie sztyftowe (pin) i izolowana szyna o długości 228 mm.
• Stosowanie w układach rozdzielczych wymagających zachowania odstępów modułowych 13 mm (13 mod.).
• Nie stosować jako tor neutralny oraz w połączeniu z urządzeniami wykorzystującymi styki pomocnicze.
