Stycznik modułowy 25A 2Z 0R 24V AC ESD225

Stycznik modułowy 25A 2Z 0R 24V AC ESD225

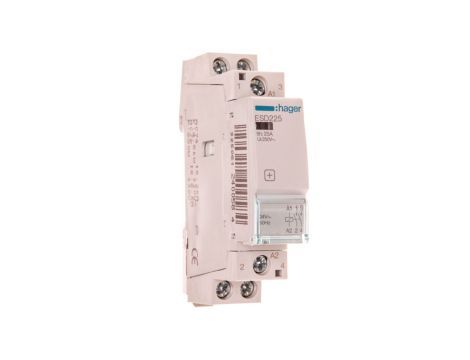

Stycznik modułowy 25A 2Z 0R 24V AC ESD225 to jedno-modułowe urządzenie przeznaczone do zdalnego załączania obwodów przemysłowych i instalacyjnych; stosowany do sterowania obwodami oświetleniowymi, grzewczymi i wentylacyjnymi przy napięciu zasilania 230 V AC i cewce sterującej 24 V AC.

Cechy techniczne

• Konfiguracja styków: 2 styków zwiernych (2 NO), 0 rozwiernych.
• Znamionowe napięcie pracy: 230 V AC.
• Znamionowy prąd pracy: 25 A (kategoria AC7a); 8,5 A (kategoria AC7b).
• Moc znamionowa: maks. 4,6 kW przy 230 V (AC7a).
• Znamionowe napięcie wzbudzenia cewki: 24 V AC; rodzaj napięcia sterowania: AC.
• Maksymalne obciążenie lampami fluorescencyjnymi: 950 VA (dane z karty katalogowej).
• Czasy przełączania: 15 ms przy otwieraniu, 25 ms przy zamykaniu.
• Wytrzymałość: elektryczna 30 000 cykli, mechaniczna 100 000 cykli.
• Wymiary montażowe: głębokość 60 mm, wysokość 83 mm, szerokość 17,85 mm (1 moduł).
• Stopień ochrony: IP20; zakres temperatury magazynowania: -40 do 80 °C.
• Suwak do obsługi manualnej: brak; możliwość dodatkowego wyposażenia: tak.
• Możliwość podłączenia przewodów o różnych przekrojach zgodnie z instrukcją montażu.

Zastosowanie produktu

• Sterowanie oświetleniem w rozdzielnicach i instalacjach budynkowych.
• Załączanie obciążeń grzewczych i elementów sterujących w instalacjach HVAC.
• Sterowanie wentylatorami i małymi silnikami w aplikacjach instalacyjnych (z uwzględnieniem kategorii pracy AC7a/AC7b).
• Zastosowanie w systemach modułowych instalacji elektrycznych, gdzie wymagany jest 1-modułowy element przełączający z cewką 24 V AC.
