Opis produktu

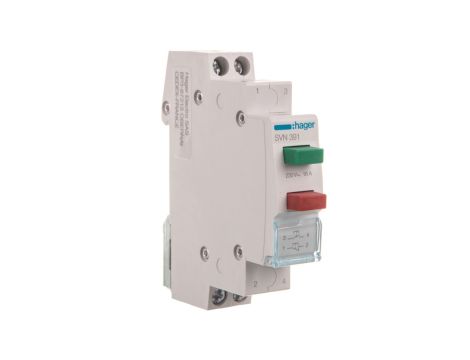

Przełącznik przyciskowy modułowy z lampką zielono-czerwoną 16A 1Z 1R SVN391
Przełącznik przyciskowy modułowy SVN391 to moduł sterowniczy z wbudowaną lampką sygnalizacyjną w kolorze zielonym i czerwonym oraz konfiguracją styków 1NO + 1NC. Przeznaczony do lokalnego sterowania i sygnalizacji w instalacjach niskiego napięcia przy obciążeniach do 16 A (230 VAC).
Cechy techniczne
- Konfiguracja styków: 1 styk rozwierny (NC) + 1 styk zwierny (NO)
- Prąd znamionowy Ith: 16 A przy 230 VAC
- Napięcie zasilania / izolacji: 230 VAC / 250 V izolacyjne
- Napięcie zasilania źródła światła: 250 V
- Częstotliwość znamionowa: 50/60 Hz
- Udary impulsowe: 4000 V
- Wytrzymałość elektryczna i mechaniczna: 15 000 cykli
- Liczba pozycji sterowniczych: 2 (zielony/czerwony)
- Połączenie elektryczne: połączenie śrubowe, moment dokręcania 1,7 Nm
- Wymiary (głęb./wys./szer.): 66 × 83 × 17,5 mm
- Kształt soczewki: prostokątny
- Stopień ochrony: IP20
- Zakres temperatur pracy: -40 °C do 80 °C
- Zgodność z wymaganiami RoHS
Zastosowanie produktu
- Lokalne sterowanie obwodami 230 VAC w rozdzielnicach i panelach sterowniczych
- Sygnalizacja stanu i sterowanie ręczne w aplikacjach przemysłowych i budynkowych
- Panele operatorskie i moduły kontrolno-sterujące wymagające sygnalizacji dwukolorowej
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy przełącznik przyciskowy modułowy SVN391 nadaje się do zastosowań zewnętrznych?
Nie — stopień ochrony IP20 oznacza brak ochrony przed wodą; produkt przeznaczony jest do montażu w suchych, osłoniętych wnętrzach takich jak rozdzielnice czy szafy sterownicze. - Jaki moment dokręcania stosować przy połączeniach śrubowych tego przełącznika?
Zalecany moment dokręcania dla połączeń śrubowych wynosi 1,7 Nm, co należy uwzględnić przy montażu przewodów.
