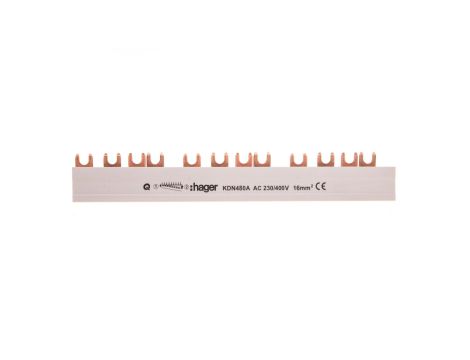

Szyna łączeniowa 4P 80A 16mm2 widełkowa (12mod.) KDN480A

Szyna łączeniowa 4P 80A 16mm2 widełkowa (12mod.) KDN480A

Szyna łączeniowa KDN480A to pozioma, izolowana szyna widełkowa 4-biegunowa przeznaczona do łączenia przewodów w instalacjach z ogranicznikami przepięć (SPD) oraz wyłącznikami różnicowoprądowymi i nadprądowymi (RCCB/MCB). Produkt umożliwia podłączenie przewodów sztywnych o przekroju 16 mm² przy znamionowym prądzie ciągłym 80 A.

Cechy techniczne

• Typ: pozioma szyna widełkowa, 4 bieguny (4P), oznaczenie KDN480A
• Znamionowy prąd ciągły Iu: 80 A
• Przekrój przewodu: 16 mm² — zaciski przeznaczone dla przewodów sztywnych
• Maksymalne napięcie pracy: 400 V
• Długość całkowita: 210 mm
• Wielkość odstępów między biegunami: 12 mm (12 modułów)
• Rodzaj połączenia elektrycznego: widełkowe; dostępne przyłącze śrubowe lub szybkie łączenie
• Konstrukcja: izolowana; kolor: szary
• Ograniczenia: niezalecana do urządzeń ze stykami pomocniczymi oraz do urządzeń wymagających toru N

Zastosowanie produktu

• Łączenie faz w rozdzielnicach modułowych wyposażonych w SPD oraz RCCB/MCB
• Stosowanie w panelach instalacyjnych i obudowach w rozdzielniach trójfazowych do 400 V
• Dystrybucja zasilania między urządzeniami modułowymi, gdzie wymagane są zaciski dla przewodów sztywnych 16 mm²
• Zastosowania wymagające izolowanej, kompaktowej szyny widełkowej o długości 210 mm i rozstawie 12 mm
