Opis produktu

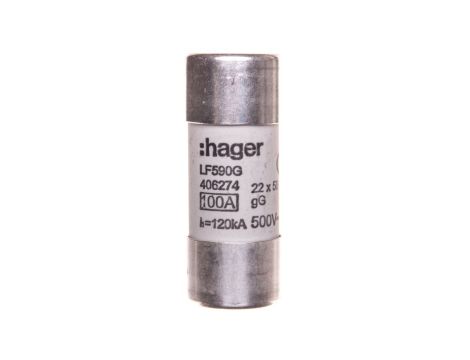

Wkładka bezpiecznikowa cylindryczna BiWtz 22x58 gG 100A LF590G
Wkładka bezpiecznikowa cylindryczna BiWtz 22x58 gG 100A LF590G to topikowa wkładka typu CH-22 przeznaczona do ochrony obwodów przed przeciążeniami i zwarciami. Produkt stosowany w rozdzielnicach niskiego napięcia i instalacjach przemysłowych wymagających ochrony całopasmowej.
Cechy techniczne
- Wymiary: 22 x 58 mm (typ CH-22).
- Prąd znamionowy: 100 A.
- Napięcie znamionowe: 500 VAC; częstotliwość znamionowa: 50 Hz.
- Charakterystyka: gG (ochrona całopasmowa — przeciążenia i zwarcia).
- Znamionowa zdolność łączeniowa (Icn): 120 kA.
- Całkowite straty mocy przy In: 9 W.
- Stopień zanieczyszczenia: 3 (zgodnie z IEC 60664 / IEC 60947-2).
- Zgodność z dyrektywą RoHS (ograniczenie substancji niebezpiecznych).
Zastosowanie produktu
- Montaż w gniazdach i podstawach przeznaczonych dla wkładek 22x58 mm (typ CH-22).
- Zabezpieczenie obwodów głównych i pomocniczych w rozdzielnicach niskiego napięcia.
- Stosowanie w instalacjach przemysłowych i obiektach komercyjnych wymagających ochrony przed przeciążeniami i zwarciami.
- Aplikacje, gdzie wymagana jest wysoka zdolność łączeniowa (do 120 kA) oraz typowa ochrona całopasmowa gG.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Co oznacza charakterystyka gG w przypadku wkładki BiWtz 22x58 gG 100A LF590G?
Charakterystyka gG oznacza, że wkładka zapewnia ochronę całopasmową — obejmuje zarówno przeciążenia, jak i zwarcia; wkładka jest przeznaczona do ogólnego zabezpieczenia przewodów i urządzeń w obwodach niskiego napięcia.
