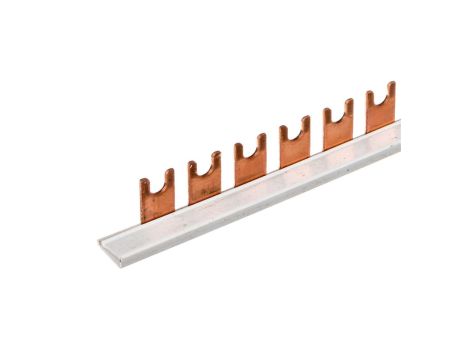

Szyna łączeniowa 1P 80A 16mm2 widełkowa (57mod.) KD180U

Szyna łączeniowa 1P 80A 16mm2 widełkowa (57mod.) KD180U

Szyna łączeniowa KD180U to jedno-biegunowa szyna widełkowa przeznaczona do łączenia ograniczników przepięć (SPD) w rozdzielnicach modułowych; stosowana tam, gdzie wymagane jest szybkie i znormalizowane rozgałęzienie przewodu fazowego.

Cechy techniczne

• Liczba biegunów: 1 (jednobiegunowa)
• Znamionowy prąd ciągły Iu: 80 A
• Przekrój przewodu: 16 mm² (przewód sztywny)
• Maksymalne napięcie pracy: 230 V
• Długość fizyczna: 1000 mm
• Liczba pozycji modułowych: 57
• Rodzaj połączenia elektrycznego: widełkowe (szyna grzebieniowa ze śrubą)
• Izolowana konstrukcja, kolor szary
• Nieodpowiednia do urządzeń ze stykami pomocniczymi
• Nieodpowiednia do urządzeń z torem neutralnym (N)

Zastosowanie produktu

• Łączenie i rozgałęzienie fazy w instalacjach rozdzielczych wyposażonych w ograniczniki przepięć (SPD).
• Montaż wewnątrz rozdzielnic modułowych do szybkiego łączenia modułów ochrony przeciwprzepięciowej.
• Stosowanie tam, gdzie wymagane jest prowadzenie przewodu o przekroju do 16 mm² i obciążeniu do 80 A.
