Opis produktu

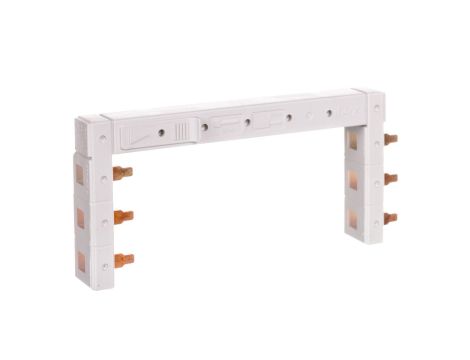

Szyna łączeń pionowa 3P/2-rzędowa, lewa KCL363L
Szyna grzebieniowa kołkowa pionowa KCL363L to 3-biegunowe, 2-rzędowe rozwiązanie do tworzenia połączeń między wyłącznikami modularnymi (MCB) w rozdzielnicach niskiego napięcia; przeznaczona do montażu pionowego w konfiguracji lewej.
Cechy techniczne
- Liczba biegunów: 3; liczba faz: 3
- Przekrój przewodu roboczego: 16 mm² (szyna grzebieniowa kołkowa do MCB)
- Znamionowy prąd ciągły Iu: 63 A
- Znamionowe napięcie: 110/415 V; maksymalne napięcie pracy: 456 V
- Znamionowe napięcie udarowe: 4 kV
- Konstrukcja: pionowa, 2-rzędowa, wykonanie lewe; izolowana, kolor szary
- Przeznaczona do montażu z wyłącznikami MCB; umożliwia pionowe połączenia między różnymi rodzajami aparatów modularnych
- Producent wymieniony w dokumentacji: Hager Electro
Zastosowanie produktu
- Rozdzielnice i szafy elektryczne w budownictwie mieszkaniowym i komercyjnym do rozdziału obwodów z wykorzystaniem MCB
- Łączenie szeregowe i pionowe wyłączników modularnych w układach 2-rzędowych
- Aplikacje wymagające izolowanej szyny grzebieniowej o przekroju 16 mm² i znamionowym prądzie ciągłym do 63 A
- Modernizacje i rozbudowy istniejących rozdzielnic, gdzie konieczne jest zachowanie konfiguracji lewej szyny pionowej
