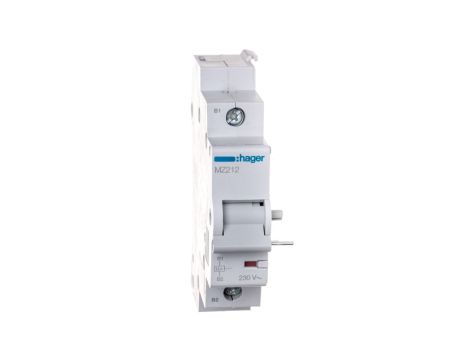

Wyzwalacz nadnapięciowy do MCB, RCCB, RCBO 230VAC MZ212

Wyzwalacz nadnapięciowy do MCB, RCCB, RCBO 230VAC MZ212

Wyzwalacz nadnapięciowy MZ212 przeznaczony jest do zdalnego wyzwalania wyłączników typu MCB, RCCB oraz kombinowanych RCBO przy nadnapięciu w układzie sterowania 230 V AC. Urządzenie pracuje przy częstotliwości 50/60 Hz i jest stosowane w rozdzielnicach instalacji budynków oraz obiektów komercyjnych i przemysłowych.

Cechy techniczne

• Znamionowe napięcie sterowania: 230 V AC (50/60 Hz)
• Napięcie izolacji: 500 V
• Całkowite straty mocy: 0,7 W
• Czas reakcji przy otwieraniu: 7 s
• Wytrzymałość elektryczna: 1000 cykli; wytrzymałość mechaniczna: 10000 cykli
• Wymiary: głębokość 68 mm × wysokość 87 mm × szerokość 17,5 mm
• Rodzaj połączenia elektrycznego: połączenie śrubowe; dopuszczalne przekroje przewodów: linka do 6 mm², drut do 10 mm²
• Moment dokręcający przy instalacji: 1,2 Nm
• Temperatura magazynowania: -25 °C do 80 °C
• Rodzaj napięcia sterowania: AC
• Nieodpowiedni do stosowania z rozłącznikami, przekaźnikami przeciążeniowymi, wyłącznikami silnikowymi oraz wyłącznikami mocy

Zastosowanie produktu

• Integracja z wyłącznikami MCB, RCCB i RCBO w rozdzielnicach celem zdalnego wyzwalania przy przekroczeniu parametrów napięciowych obwodu sterowania 230 V AC
• Stosowanie w instalacjach budynków mieszkalnych, obiektów komercyjnych i przemysłowych jako element układu ochrony zasilania
• Montaż bezpośrednio przy jednostkach zabezpieczających w szafach rozdzielczych z użyciem połączeń śrubowych; przewidziany dobór przewodów zgodnie z podanymi przekrojami
• Możliwość rozszerzenia funkcjonalności za pomocą dostępnych akcesoriów (styków pomocniczych i dodatkowych wyzwalaczy) — szczegóły dostępne w ofercie producenta
