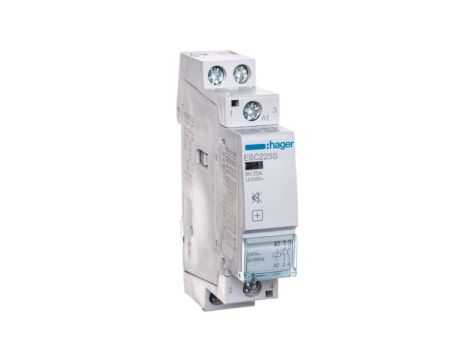

Stycznik modułowy cichy 25A 2Z 0R 230V AC ESC225S
Stycznik modułowy ESC225S to cichy stycznik instalacyjny z cewką 230 V AC przeznaczony do sterowania obwodami oświetleniowymi, ogrzewania i wentylacji w rozdzielnicach modułowych. Konstrukcja jednego modułu ułatwia montaż w standardowych systemach rozdzielczych.
Cechy techniczne
- Typ: stycznik modułowy ESC225S, cichy, cewka 230 V AC, 50/60 Hz.
- Styki: 2 styków zwiernych (2 NO), 0 styków rozwiernych.
- Znamionowy prąd pracy: 25 A; kategorie obciążeniowe AC7: A = 25 A, B = 8,5 A.
- Znamionowe napięcie pracy: 230 V AC; maksymalne napięcie łączeniowe 230 V.
- Czas reakcji: zamykanie 25 ms, otwieranie 15 ms.
- Trwałość: elektryczna do 30 000 cykli, mechaniczna do 100 000 cykli.
- Obciążenia świetlne: świetlówki do 950 VA, żarówki do 1900 W.
- Wymiary i montaż: głębokość 60 mm, wysokość 83 mm, szerokość 17,85 mm (1 moduł).
- Rodzaj napięcia zasilania: AC; stopień ochrony: 2; temperatura pracy: -40 °C do +80 °C.
- Możliwość dodatkowego wyposażenia: tak (szczegóły i akcesoria wg dokumentacji producenta).
- Zgodność materiałowa: spełnienie wymagań RoHS (zgodnie z kartą katalogową).
Zastosowanie
- Sterowanie obwodami oświetleniowymi w instalacjach mieszkaniowych i przemysłowych (świetlówki i żarówki w granicach podanych obciążeń).
- Sterowanie obciążeniami grzewczymi i wentylacyjnymi w rozdzielnicach modułowych.
- Wykorzystanie w instalacjach modułowych wymagających niskiego poziomu dźwięku łączenia oraz kompaktowej zabudowy (1 moduł szerokości).
- Integracja z systemami automatyki budynkowej przy zastosowaniu odpowiednich akcesoriów sterujących.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Do jakich typów obciążeń oświetleniowych nadaje się stycznik modułowy ESC225S?
Stycznik modułowy ESC225S obsługuje świetlówki do 950 VA oraz żarówki do 1900 W; przy doborze do innych źródeł światła (np. opraw z zasilaczami elektronicznymi LED) należy porównać znamionowe obciążenie i charakterystykę zasilacza z dopuszczalnymi parametrami stycznika. - Ile miejsca zajmuje stycznik modułowy ESC225S w rozdzielnicy i jak to uwzględnić w projekcie?
Stycznik modułowy ESC225S zajmuje szerokość 17,85 mm (1 moduł) przy wymiarach 83 × 17,85 × 60 mm; przy planowaniu miejsca w rozdzielnicy należy przewidzieć przestrzeń na modułową zabudowę oraz ewentualne akcesoria montażowe.
