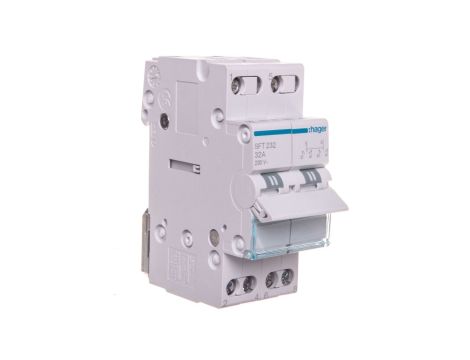

Przełącznik modułowy zasilania I-0-II (sieć-agregat) 32A 2P SFT232

Przełącznik modułowy zasilania I-0-II (sieć-agregat) 32A 2P SFT232

Przełącznik modułowy SFT232 to instalacyjny przełącznik wielopołożeniowy I-0-II przeznaczony do przełączania zasilania pomiędzy siecią a agregatem. Urządzenie ma 2 bieguny i znamionowy prąd ciągły 32 A przy napięciu 230 VAC, przeznaczone do zabudowy w tablicach rozdzielczych.

Cechy techniczne

• Typ: modułowy przełącznik instalacyjny I-0-II, wspólny punkt od góry.
• Liczba biegunów: 2.
• Znamionowy prąd ciągły Iu: 32 A.
• Napięcie znamionowe łączeniowe: 230 VAC, częstotliwość 50/60 Hz.
• Wytrzymałość elektryczna: do 25 000 cykli przy obciążeniu nominalnym.
• Napięcie udarowe: 4000 V; prąd zwarciowy (wartość katalogowa): do 480 A.
• Wymiary (HxWxD): 83 mm x 35 mm x 70 mm.
• Moment dokręcania styków: 1,8 Nm.
• Stopień ochrony przed dotykiem części czołowej: IP20.
• Temperatura pracy/magazynowania: od -40 °C do 80 °C.
• Zgodność z normami: IEC 60947-3; dodatkowo wymieniane normy branżowe (PN-EN 60669-1).
• Zgodność z ograniczeniem substancji niebezpiecznych: RoHS; produkt objęty zasadami WEEE.

Zastosowanie produktu

• Przełączanie zasilania pomiędzy siecią a agregatem w instalacjach jednofazowych i systemach rezerwowego zasilania.
• Montaż w tablicach rozdzielczych jako moduł w systemach rozdziału mocy (nie jest kompletnym urządzeniem w obudowie).
• Nie przeznaczony do montażu płaskiego, montażu czołowego czterootworowego ani montażu pośredniego – przewidziany do zabudowy modułowej w rozdzielnicy.
• Stosowany tam, gdzie wymagane jest mechaniczne przełączanie źródeł zasilania przy parametrach do 32 A i napięciu 230 VAC.
