Opis produktu

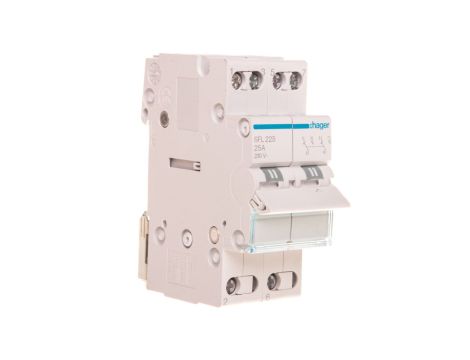

Przełącznik modułowy zasilania I-II 25A 2P SFL225
Przełącznik modułowy zasilania I-II SFL225 to modułowy przełącznik wielopołożeniowy 2P o znamionowym prądzie 25 A przeznaczony do instalacji w tablicach rozdzielczych; umożliwia wybór zasilania między dwoma źródłami (pozycje I i II) z punktem wspólnym.
Cechy techniczne
- Liczba biegunów: 2P z punktem wspólnym
- Znamionowy prąd ciągły Iu: 25 A przy 230 VAC
- Napięcie znamionowe: 230 VAC (przeznaczony do instalacji jednofazowych)
- Zdolność zamykania przy 400 V: 529 A
- Trwałość elektryczna: 25 000 cykli przy obciążeniu nominalnym
- Trwałość mechaniczna: 200 000 cykli
- Stopień ochrony części czołowej: IP20
- Temperatury pracy/magazynowania: -40 °C do 80 °C
- Wymiary: głębokość 68 mm × wysokość 83 mm × szerokość 35 mm
- Rodzaj styków: dwa styki NO/NC (konfiguracja wielopołożeniowa)
- Brak pozycji \'0\' — przełącznik realizuje przełączenie bez stanu odcięcia
- Przeznaczony do montażu w tablicach rozdzielczych; nie jest kompletnym urządzeniem w obudowie
- Zgodność z normami: IEC 60947-3 i IEC/EN 60669-1; spełnia wymagania RoHS/WEEE (informacje zgodne z kartą katalogową)
Zastosowanie produktu
- Przełączanie zasilania między dwoma źródłami w instalacjach jednofazowych (obwody z punktem wspólnym).
- Stosowanie w tablicach rozdzielczych budynków mieszkalnych, obiektów przemysłowych i handlowych do wyboru źródła zasilania.
- Aplikacje wymagające ręcznego przełączenia obwodu z zachowaniem współpracy obu biegunów (np. zasilanie awaryjne/normalne).
- Systemy, w których wymagane są długie cykle eksploatacyjne i wysoka zdolność łączeniowa (praca przy przemijających przeciążeniach do 529 A przy 400 V).
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Co oznacza brak pozycji \'0\' w przełączniku SFL225?
Brak pozycji \'0\' oznacza, że przełącznik nie posiada stanu odcięcia — styki przełączają bezpośrednio pomiędzy pozycjami I i II z punktem wspólnym. W projektowaniu instalacji należy uwzględnić, że nie można uzyskać izolacji obwodu przez ustawienie pozycji zerowej. - Jak interpretować stopień ochrony IP20 w praktyce przy montażu SFL225?
IP20 zapewnia ochronę przed dotykiem palcem i przed ciałami stałymi większymi niż ~12 mm, ale nie zapewnia ochrony przed wodą. Przełącznik powinien być montowany wewnątrz tablicy rozdzielczej lub w obudowie o odpowiednim stopniu ochrony zapewniającym ochronę przeciw wilgoci i warunkom zewnętrznym.
