Opis produktu

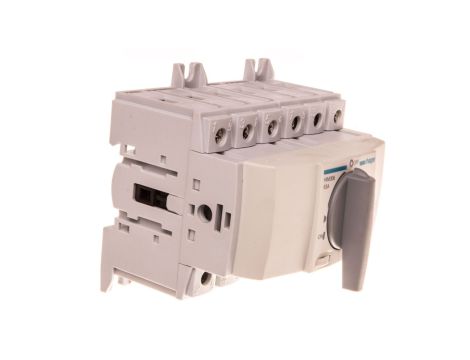

Przełącznik modułowy obrotowy I-0-II (sieć-agregat) 63A 3P HIM306
Przełącznik modułowy obrotowy HIM306 służy do ręcznego przełączania źródła zasilania w układach trójfazowych (pozycje I-0-II: sieć–0–agregat). Produkt przeznaczony do montażu w tablicach rozdzielczych jako element transferu zasilania dla instalacji o znamionowym prądzie 63 A.
Cechy techniczne
- Typ: modułowy przełącznik zasilania obrotowy, 3-pozycyjny I-0-II (sieć–0–agregat), model HIM306
- Znamionowy prąd ciągły Iu: 63 A, liczba biegunów: 3
- Napięcie znamionowe: 380/415 V
- Prąd zwarciowy (Icw): 50 kA
- Moc znamionowa: 41 kW
- Straty mocy przy prądzie znamionowym: 4,5 W
- Rodzaj elementu przełączającego: pokrętło (obrotowy napęd ręczny)
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe
- Stopień ochrony części czołowej: IP20
- Zakres temperatur pracy: od -40 do 65 °C
- Zgodność z normami i dyrektywami: IEC 60947-3, DIN EN 50173-1:2011-09 (wskazane w dokumentacji), dyrektywa RoHS
- Deklaracja zgodności WE: dokument odniesiony w dokumentacji producenta potwierdza zgodność przełączników zasilania Hager z wymaganiami dotyczącymi kompatybilności elektromagnetycznej i udostępniania sprzętu elektrycznego
- Konstrukcja: przełącznik zamykany, przeznaczony do instalacji w rozdzielniach; nie jest kompletnym urządzeniem w obudowie
- Ograniczenia montażowe: odpowiedni do montażu w tablicach rozdzielczych; nieodpowiedni do montażu płaskiego, montażu czołowego czterootworowego ani montażu pośredniego
Zastosowanie produktu
- Ręczny przełącznik źródła zasilania w instalacjach trójfazowych: przełączanie między zasilaniem sieciowym a agregatem prądotwórczym
- Stosowanie w tablicach rozdzielczych budynków użyteczności publicznej, obiektów przemysłowych i komercyjnych wymagających manualnego transferu zasilania
- Przełączanie obciążeń trójfazowych do 63 A przy parametrach zwarciowych do 50 kA
- Element rozdzielczy w układach z generatorem awaryjnym tam, gdzie wymagane jest proste, mechaniczne sterowanie wyborem źródła zasilania
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy dostępne są akcesoria montażowe do Przełącznika modułowego obrotowego I-0-II (sieć-agregat) 63A 3P HIM306?
Tak — karta katalogowa HIM306 zawiera informacje o dostępnych wałkach oraz osłonach przyłączy jako akcesoria; numery katalogowe i ceny akcesoriów należy sprawdzić w dokumentacji producenta.
