Opis produktu

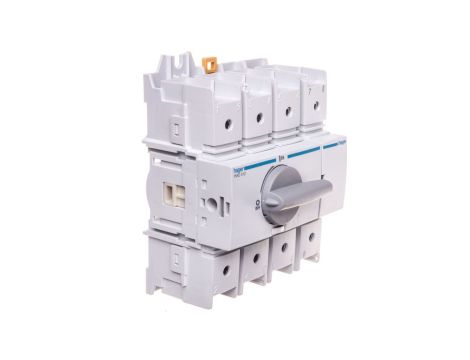

Rozłącznik izolacyjny 4P 125A HAD412
Modułowy rozłącznik izolacyjny obrotowy HAD412 4P 125A (rozmiar 3) służy do odłączania obwodów trójfazowych w układach przemysłowych i instalacjach zasilających; przeznaczony do montażu płaskiego jako rozłącznik główny.
Cechy techniczne
- Liczba biegunów: 4
- Znamionowy prąd ciągły Iu: 125 A
- Znamionowe napięcie łączeniowe: 380/415 V AC; maksymalne znamionowe napięcie pracy Ue: 690 V AC
- Napięcie izolacji: 800 V
- Moc znamionowa przy 400 V: 82 kW
- Całkowite straty mocy przy prądzie znamionowym: 28,4 W
- Stopień ochrony części czołowej: IP20
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe; dopuszczalny przekrój przewodów do 70 mm²
- Element przełączający: pokrętło obrotowe; urządzenie mocowane na stałe, odpowiednie do montażu płaskiego
- Brak wbudowanego napędu silnikowego i opcji napędu; brak mechanizmu ryglującego
- Przeznaczenie funkcjonalne: stosowany jako rozłącznik główny; nie jest rozłącznikiem awaryjnym, serwisowym ani rozłącznikiem bezpieczeństwa
- Zgodność z wymaganiami środowiskowymi RoHS
Zastosowanie produktu
- Odłączanie zasilania trójfazowych obwodów silnikowych i rozdzielczych do 125 A jako rozłącznik główny
- Montaż płaski w obudowach maszyn lub panelach dostępowych, gdzie wymagane jest stałe mocowanie rozłącznika
- Zastosowania przemysłowe wymagające łączenia/izolacji przy napięciach do 415 V (przełączenia do 690 V AC w warunkach pracy)
- Nie zaleca się instalacji w standardowych tablicach rozdzielczych jako moduł DIN ani używania jako rozłącznika bezpieczeństwa/awaryjnego
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy HAD412 można stosować jako rozłącznik bezpieczeństwa (LOTO)?
Nie. HAD412 nie posiada mechanizmu ryglującego ani funkcji wymaganych dla rozłączników bezpieczeństwa; nie jest przeznaczony do aplikacji, gdzie wymagane jest blokowanie odłączenia (lock-out/tag-out).
