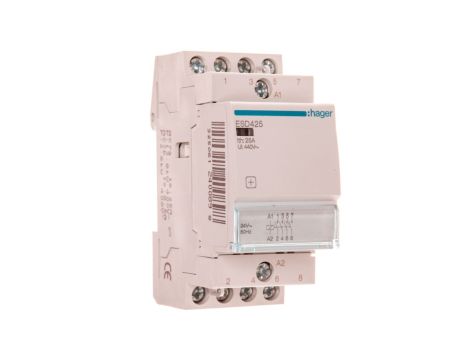

Stycznik modułowy 25A 4Z 0R 24V AC ESD425
Stycznik modułowy ESD425 to 4-stykowy stycznik zwierny (4NO) o znamionowym prądzie 25 A i cewce 24 V AC, przeznaczony do sterowania obwodami instalacyjnymi. Produkt stosowany jest głównie w rozdzielnicach modułowych do obwodów oświetleniowych, ogrzewania i wentylacji.
Cechy techniczne
- Znamionowy prąd pracy: 25 A; napięcie pracy obwodu: 230–400 V AC
- Konfiguracja styków: 4 styków zwiernych (4NO), 0 styków rozwiernych
- Napięcie wzbudzenia/sterowania: 24 V AC
- Klasa użytkowania: AC-7a/b (przeznaczenie do obciążeń oświetleniowych)
- Maksymalna zdolność łączeniowa dla świetlówek: 9,2 VA
- Wymiary i zabudowa: wysokość 83 mm, głębokość wbudowania 60 mm, szerokość 35,75 mm; liczba modułów: 2
- Stopień ochrony i izolacja: IP20, klasa ochrony II
- Suwak do obsługi manualnej: brak (załączanie przez napięcie sterujące)
- Temperatura magazynowania: od -40 °C do +80 °C
- Możliwość dodatkowego wyposażenia: tak (szczegóły w dokumentacji producenta)
Zastosowanie produktu
- Sterowanie grupami oświetlenia w instalacjach mieszkaniowych i komercyjnych (świetlówki, lampy żarowe)
- Załączanie obwodów grzewczych i wentylacyjnych o natężeniu do 25 A
- Montaż w rozdzielnicach modułowych jako element automatyki budynkowej i sterowania centralnego
- Zastosowanie tam, gdzie wymagane jest sterowanie napięciem sterującym 24 V AC i separacja obwodów zasilających do 400 V
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy stycznik ESD425 można doposażyć w akcesoria pomocnicze?
Tak — karta katalogowa wskazuje możliwość dodatkowego wyposażenia. Dostępność konkretnych akcesoriów (np. styki pomocnicze) i ich numery katalogowe należy potwierdzić w dokumentacji producenta lub u autoryzowanego dystrybutora. - Czy ESD425 można montować w miejscach narażonych na wilgoć?
Nie — stycznik ma stopień ochrony IP20 i powinien być montowany w suchych, osłoniętych rozdzielnicach. Do środowisk wilgotnych wymagane są urządzenia o wyższym stopniu ochrony.
