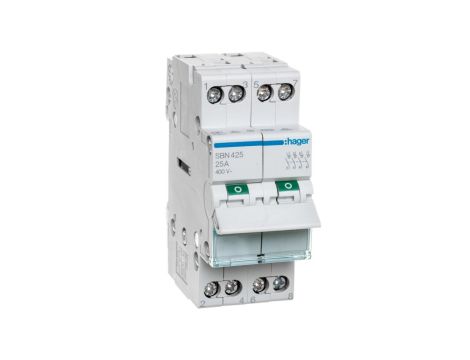

Rozłącznik modułowy 25A 4P SBN425

Rozłącznik modułowy 25A 4P SBN425

Rozłącznik modułowy 25A 4P SBN425 to modułowy rozłącznik izolacyjny przeznaczony do izolacji obwodów przemysłowych i budynkowych w napięciu przemiennym. Urządzenie pełni funkcję wyłącznika izolacyjnego w rozdzielnicach modułowych, umożliwiając bezpieczne odłączenie zasilania podczas prac serwisowych i eksploatacyjnych.

Cechy techniczne

• Prąd znamionowy: 25 A; liczba biegunów: 4 (4P); napięcie znamionowe: 400 V AC, napięcie robocze 230/400 V.
• Kategorie pracy: AC21/AC22 – obciążalność prądowa 25 A; AC23 – 10 A (50/60 Hz).
• Napięcie izolacji: 440 V; częstotliwość: 50/60 Hz.
• Straty mocy: 0,9 W na biegun, łączne 3,6 W.
• Trwałość elektryczna: do 25 000 cykli; trwałość mechaniczna: do 200 000 cykli.
• Wymiary: głębokość 68 mm, wysokość 83 mm, szerokość 35 mm (szerokość wyrażona 4 modułami).
• Zaciski przewodów: przewody elastyczne 1,5–10 mm²; przewody sztywne 1,5–16 mm²; moment dokręcania: 1,8 Nm.
• Stopień ochrony: IP20; temperatura pracy i magazynowania: -40 do 80 °C.
• Funkcja przełączająca: wyłącznik izolacyjny; bez lampki sygnalizacyjnej; brak wymuszonego otwarcia styków.
• Zgodność z normami: IEC 60947-3 oraz IEC/EN 60669-2 i 60669-4; deklaracje producenta dotyczą zgodności elektromagnetycznej i bezpieczeństwa sprzętu elektrycznego.

Zastosowanie produktu

• Izolacja faz w rozdzielnicach modułowych przy pracach konserwacyjnych i serwisowych.
• Stosowanie w instalacjach budynkowych i przemysłowych do odłączania obwodów jedno- i trójfazowych w układach AC.
• Element układów sterowania i rozdziału energii tam, gdzie wymagane jest wyraźne fizyczne odłączenie zasilania.
