Opis produktu

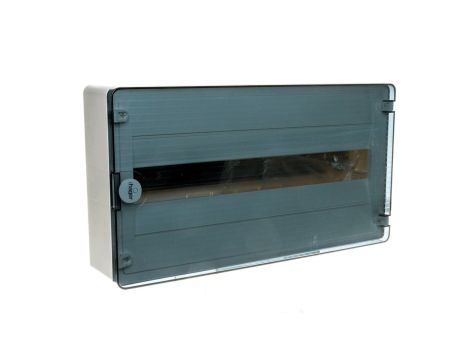

Rozdzielnica modułowa 1x22 natynkowa IP40 (drzwi transparentne) Golf VS122TD
Rozdzielnica modułowa Golf VS122TD to natynkowa obudowa na 22 moduły z jednymi przezroczystymi drzwiami, przeznaczona do montażu aparatów modułowych na szynie DIN. Produkt przeznaczony do instalacji elektrycznych wewnętrznych, gdzie wymagany jest szybki podgląd statusu obwodów bez otwierania drzwi.
Cechy techniczne
- Wymiary: szer. 462 mm × wys. 252 mm × gł. 99 mm; głębokość wbudowania 70 mm.
- Szerokość wyrażona liczbą modułów: 22 (1 rząd aparatów).
- Montaż: natynkowy, z płytą montażową w komplecie; zatrzaskowy zamek drzwi.
- Materiał obudowy: tworzywo sztuczne, kolor biały (RAL 9010), zamknięta pokrywa transparentna.
- Szyna DIN: tak — do montażu aparatów modułowych (wyłączniki nadprądowe, różnicowoprądowe itp.).
- Stopień ochrony: IP40 (ochrona przed ciałami stałymi ≥1 mm); klasa ochronności II.
- Odporność mechaniczna: IK07.
- Temperatura badania rozżarzonym drutem (GWT): 650 °C.
- Wykonanie zgodne z wymaganiami kompatybilności elektromagnetycznej (EMC).
- Możliwość rozbudowy: brak — konstrukcja nie przewiduje zwiększenia liczby modułów.
Zastosowanie produktu
- Instalacje elektryczne w budynkach mieszkalnych i usługowych — rozdział obwodów w pomieszczeniach suchych.
- Montaż aparatów modułowych na szynie DIN: wyłączniki nadprądowe, wyłączniki różnicowoprądowe, moduły sterujące i zabezpieczające.
- Zastosowania, w których wymagany jest podgląd bez otwierania: przezroczyste drzwi umożliwiają kontrolę stanu bez demontażu.
- Rozdzielnica przeznaczona do montażu wewnętrznego; niezalecana do stosowania na zewnątrz lub w miejscach narażonych na wilgoć.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy rozdzielnica Golf VS122TD nadaje się do montażu na zewnątrz?
Nie — stopień ochrony IP40 zapewnia ochronę przed ciałami stałymi, jednak nie chroni przed wodą, dlatego rozdzielnica jest przeznaczona do instalacji wewnętrznych w suchych pomieszczeniach. - Czy można rozbudować tę rozdzielnicę o dodatkowe moduły?
Nie — model VS122TD nie przewiduje rozbudowy. Jeśli potrzebna jest większa liczba modułów, należy wybrać większy wariant rozdzielnicy z oferty.
