Opis produktu

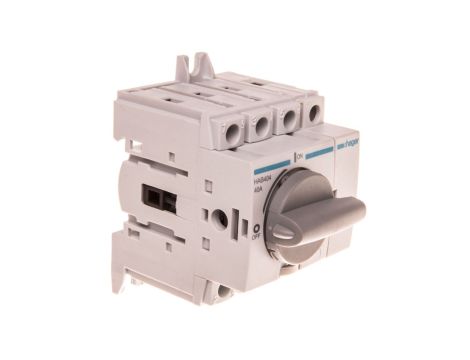

Rozłącznik izolacyjny 4P 40A HAB404
Rozłącznik izolacyjny 4P 40A HAB404 to modułowy rozłącznik obrotowy przeznaczony do izolacji obwodów czterobiegunowych w instalacjach przemysłowych i urządzeniach montowanych na stałe. Służy jako rozłącznik główny do odłączania zasilania i prac konserwacyjnych przy obciążeniach do 40 A.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 40 A
- Liczba biegunów: 4 (4P)
- Maksymalne znamionowe napięcie pracy Ue AC: 690 V; napięcie znamionowe: 380/415 V
- Napięcie izolacji: 800 V
- Prąd zwarciowy przy koordynacji z bezpiecznikami: 50 kA
- Moc łączeniowa: 26 kW przy 400 V
- Stopień ochrony części czołowej: IP20
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe
- Rodzaj elementu przełączającego: pokrętło
- Budowa: urządzenie mocowane na stałe, odpowiedni do montażu płaskiego
- Brak mechanizmu ryglującego; brak wbudowanego napędu silnikowego oraz opcji napędu/zestawu wyzwalacza napięciowego
- Przeznaczony jako rozłącznik główny; nie jest klasyfikowany jako rozłącznik awaryjny, bezpieczeństwa, serwisowy ani jako rozłącznik kompaktowy
- Nieprzeznaczony do montażu czołowego (4-otwory) ani do instalacji w standardowych tablicach rozdzielczych
Zastosowanie produktu
- Izolacja i odłączanie zasilania czterobiegunowych obwodów trójfazowych w instalacjach przemysłowych i maszynach montowanych na stałe
- Stosowanie jako rozłącznik główny dla odbiorników i segementów instalacji do 40 A, przy współpracy z odpowiednio dobranymi zabezpieczeniami zwarciowymi (koordynacja do 50 kA z wkładkami ochronnymi)
- Montaż płaski na panelach i podstawach urządzeń, gdzie wymagany jest stały montaż rozłącznika izolacyjnego z pokrętłem
- Zastosowania wymagające 4-biegunowego rozłączenia przewodów fazowych i przewodu neutralnego przy napięciach znamionowych do 415 V (oraz zgodności z systemami pracy do 690 V AC)
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy rozłącznik HAB404 można montować w standardowej tablicy rozdzielczej?
Nie — rozłącznik HAB404 jest przeznaczony do montażu płaskiego jako urządzenie mocowane na stałe i nie jest przewidziany do montażu wewnątrz standardowych tablic rozdzielczych ani do montażu czołowego. - Czy rozłącznik HAB404 posiada możliwość doposażenia w napęd silnikowy lub wyzwalacz napięciowy?
Nie — wersja HAB404 nie posiada wbudowanego napędu silnikowego ani mechanizmu ryglującego i nie jest dostępna w opcji z napędem lub wyzwalaczem napięciowym.
