Opis produktu

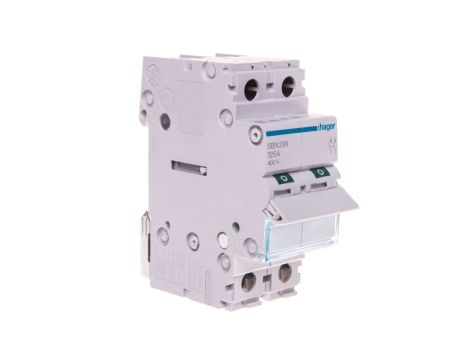

Rozłącznik modułowy 125A 2P SBN299
Rozłącznik modułowy 125A 2P SBN299 to dwubiegunowy rozłącznik izolacyjny przeznaczony do pracy w sieciach AC 400 V, stosowany do odłączania i izolacji obwodów w rozdzielnicach modułowych oraz układach sterowania.
Cechy techniczne
- Typ: rozłącznik izolacyjny modułowy, 2-biegunowy (2P); funkcja przełączająca: przełącznik sterujący
- Prąd znamionowy: 125 A (kategorie łączeniowe AC21 i AC22); dla kategorii AC23: 40 A
- Napięcie znamionowe: 400 V AC; napięcie izolacji: 440 V
- Zdolność zamykania przy 400 V: do 2115 A; wytrzymuje prąd zwarciowy do 1500 A
- Straty mocy przy prądzie znamionowym: 16 W
- Trwałość: elektryczna 2500 cykli, mechaniczna 40000 cykli
- Wymiary: głębokość 68 mm, wysokość 83 mm, szerokość 35 mm; szerokość odpowiada 2 modułom
- Stopień ochrony: IP20; rodzaj napięcia: AC; liczba styków zwiernych: 2
- Temperatura przechowywania: od -40 do 80 °C
Zastosowanie produktu
- Odłączanie i izolacja obwodów zasilających i pomocniczych w rozdzielnicach modułowych budynków mieszkalnych, obiektów komercyjnych i lekkich instalacjach przemysłowych
- Stosowanie w układach sterowania jako element odłączający dla grup odbiorników i obwodów kontrolnych
- Zastosowanie przy przełączaniu obciążeń o charakterze rezystancyjnym i indukcyjnym zgodnie z kategoriami AC21/AC22/AC23 (należy dobrać do konkretnego typu obciążenia)
- Wykorzystanie do prac konserwacyjnych i eksploatacyjnych wymagających izolacji obwodu przed dostępem
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy rozłącznik SBN299 nadaje się do bezpośredniego załączania silników?
Rozłącznik SBN299 ma kategorię AC23 z dopuszczalnym prądem 40 A dla łączenia obciążeń indukcyjnych; nadaje się do bezpośredniego załączania tylko małych silników mieszczących się w tym limicie. Dla większych silników należy zastosować stycznik lub układ z napędem pośrednim. - Jak uwzględnić straty mocy 16 W przy projektowaniu rozdzielnicy?
Strata 16 W przy prądzie znamionowym generuje wydzielanie ciepła—należy uwzględnić odpowiednią wentylację rozdzielnicy, zachować odstępy między urządzeniami oraz uwzględnić to przy bilansie cieplnym i doborze przekrojów przewodów.
