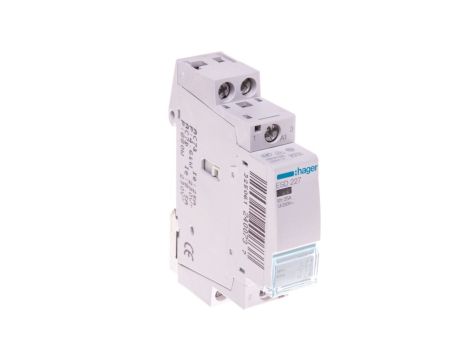

Stycznik modułowy 25A 1Z 1R 24V AC ESD227

Stycznik modułowy 25A 1Z 1R 24V AC ESD227

Stycznik modułowy ESD227 to modułowe urządzenie 1Z/1R przeznaczone do sterowania obwodami oświetleniowymi i innymi obciążeniami AC. Jest to stycznik instalacyjny o prądzie znamionowym 25 A, stosowany w rozdzielnicach modułowych w obiektach mieszkalnych i komercyjnych.

Cechy techniczne

• Konfiguracja styków: 1 styk zwierny (1NO) + 1 styk rozwierny (1NC) — oznaczenie 1Z / 1R.
• Znamionowy prąd pracy: 25 A (kategoria AC-7a/b).
• Znamionowe napięcie pracy: 230 V, 50 Hz; napięcie wzbudzenia cewki: 24 V AC.
• Czasy reakcji: 25 ms przy zamykaniu, 15 ms przy otwieraniu.
• Żywotność: wytrzymałość elektryczna do 30 000 cykli; wytrzymałość mechaniczna do 100 000 cykli.
• Maksymalne obciążenie przy sterowaniu oświetleniem: świetlówki do 950 VA; żarówki do 1 900 W.
• Wymiary: głębokość zabudowy 60 mm, wysokość 83 mm, szerokość 17,85 mm (1 moduł).
• Stopień ochrony: IP20; rodzaj napięcia sterowania/zasilania: AC.
• Brak wbudowanego suwaka do obsługi manualnej; możliwość dodatkowego wyposażenia przewidziana przez producenta.
• Zakres temperatur przechowywania: -40 °C do 80 °C.

Zastosowanie produktu

• Sterowanie obwodami oświetleniowymi w instalacjach mieszkaniowych i komercyjnych (świetlówki, żarówki).
• Przełączanie obciążeń w kategoriach AC-7a/b w rozdzielnicach modułowych.
• Integracja z systemami automatyki instalacyjnej i układami sterowania o niskonapięciowym cewce (24 V AC).
• Zastosowania wymagające kompaktowej zabudowy (szerokość 1 modułu, montaż w rozdzielnicy modułowej).

FAQ - Najczęściej zadawane pytania i odpowiedzi

1. Co oznacza w oznaczeniu 1Z 1R?
   1Z oznacza 1 styk zwierny (NO), 1R oznacza 1 styk rozwierny (NC); ESD227 posiada konfigurację 1NO + 1NC.
2. Czy stycznik ESD227 umożliwia ręczne przełączenie?
   Stycznik nie ma wbudowanego suwaka do obsługi manualnej; producent przewiduje jednak możliwość dodatkowego wyposażenia umożliwiającego ręczne sterowanie — szczegóły akcesoriów należy uzyskać u dystrybutora.
