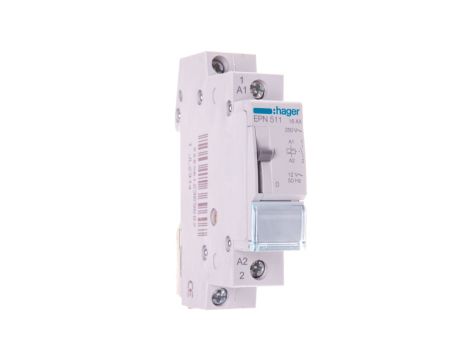

Przekaźnik impulsowy 16A 12V AC 1Z EPN511

Przekaźnik impulsowy 16A 12V AC 1Z EPN511

Przekaźnik impulsowy (bistabilny) EPN511 przeznaczony do sterowania 1 obwodem w instalacjach AC; stosowany do załączania obciążeń do 16 A przy instalacyjnym napięciu zasilającym 230 V AC. Typowe zastosowania obejmują sterowanie oświetleniem i centralne włączanie w rozdzielnicach wyposażonych w szynę DIN.

Cechy techniczne

• Rodzaj: przekaźnik impulsowy (bistabilny), 1 styk zwierny (1 NO)
• Napięcie sterowania: 12 V AC; częstotliwość sterowania: 50–60 Hz
• Znamionowy prąd styków: 16 A; znamionowe napięcie styków: do 250 V AC
• Maksymalna moc cewki: 25 VA
• Trwałość elektryczna: 150 000 cykli przy obciążeniu znamionowym; trwałość mechaniczna: 500 000 cykli
• Wymiary: głębokość 63 mm, wysokość 83 mm, szerokość 17,5 mm (1 moduł)
• Montaż: szyna DIN
• Stopień ochrony: IP20; temperatura przechowywania: -40 do 80 °C
• Możliwa obsługa ręczna: brak (brak ręcznej obsługi na opisywanym wariancie)

Zastosowanie przekaźnika

• Sterowanie obwodami oświetleniowymi w instalacjach mieszkaniowych i komercyjnych (obciążenia do 16 A)
• Centralne włączanie/wyłączanie grup obwodów w rozdzielnicach z szyną DIN
• Integracja z modułami sterującymi wymagającymi bistabilnego przełączania przy zasilaniu cewki 12 VAC
• Zastosowanie w systemach, gdzie istotne są niewielkie wymiary (1 moduł) i wysoka trwałość mechaniczna
