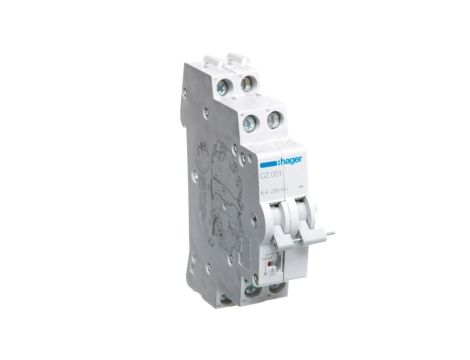

Styk pomocniczy 2Z 2R montaż boczny CZ001
Styk pomocniczy CZ001 przeznaczony do montażu bocznego jako element sygnalizacyjny i pomocniczy dla wyłączników różnicowoprądowych (RCCB) 230 V/6 A. Styk służy do przekazywania sygnałów stanu wyłącznika i do rozłączania obwodów sterowniczych.
Cechy techniczne
- Konfiguracja styków: zgodnie z kartą katalogową CZ001 — 1NO + 1NC (styk rozwierny i zwierny).
- Znamionowe napięcie pracy: 230/440 V AC; częstotliwość 50 Hz.
- Znamionowy prąd pracy Ie dla AC-15 przy 230 V: 6 A (kategoria przełączeń AC‑15).
- Napięcie izolacji: 500 V.
- Wytrzymałość elektryczna: 6000 cykli; wytrzymałość mechaniczna: 12000 cykli.
- Szerokość modułu: 18 mm; montaż boczny z mocowaniem śrubowym.
- Rodzaj połączenia elektrycznego: połączenie śrubowe; moment dokręcania śruby mocującej: 1,2 Nm.
- Zakres temperatur (magazynowanie/eksploatacja): -40 °C do 80 °C.
- Zgodność z dyrektywami RoHS/WEEE (zgodnie z dokumentacją producenta).
Zastosowanie produktu
- Do instalacji bocznego styku pomocniczego na obudowie wyłączników różnicowoprądowych (RCCB) 230 V/6 A w rozdzielnicach i szafach sterowniczych.
- Przekazywanie sygnałów stanu (zwarcie/rozwarcie) do układów monitoringu, sygnalizacji i paneli sterowniczych.
- Stosowanie w obwodach sterujących zgodnych z kategorią AC-15 (obwody zawiadomienia i sterowania), nie do bezpośredniego przełączania dużych obciążeń mocy.
- Integracja z akcesoriami wyłączników: wyzwalacze i napędy zdalne, osłony zacisków — w systemach rozdziału ochrony.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Jak poprawnie zamontować styk pomocniczy CZ001 do wyłącznika różnicowoprądowego?
Styk montuje się bocznie do obudowy RCCB, można go przymocować śrubą zgodnie z otworami montażowymi wyłącznika; końcowe dokręcenie śruby wykonaj z momentem 1,2 Nm. Przy podłączaniu przewodów używaj połączeń śrubowych i dobierz przewody oraz zabezpieczenia zgodnie z maksymalnym prądem styku (AC‑15, 6 A). - Czy styk pomocniczy CZ001 nadaje się do bezpośredniego przełączania obciążeń mocy (np. silników)?
Nie. Styk CZ001 jest klasyfikowany dla obciążeń sterowniczych AC‑15 do 6 A przy 230 V; do przełączania obciążeń mocy należy stosować styczniki lub przekaźniki mocy dopasowane do prądu obciążenia.
