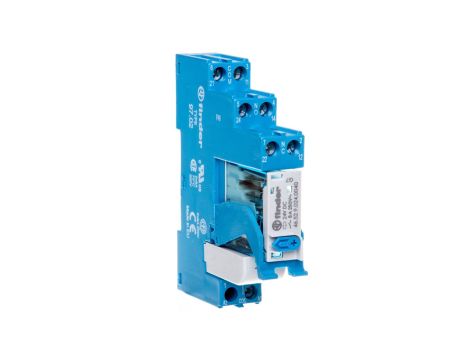

Przekaźnikowy moduł sprzęgający 2P 8A 24V DC 4C.02.9.024.0050

Przekaźnikowy moduł sprzęgający 2P 8A 24V DC 4C.02.9.024.0050

Przekaźnikowy moduł sprzęgający z serii 4C przeznaczony do separacji i przełączania sygnałów sterujących; model 4C.02.9.024.0050 to dwustykowy moduł (2P) z cewką DC 24 V stosowany w szafach sterowniczych i automatyce przemysłowej.

Parametry techniczne

• Konfiguracja styków: 2 styki przełączne (2P), rodzaj styku: podwójny
• Prąd przełączalny: 8 A (dla danego modelu)
• Znamionowe napięcie sterowania Us (DC): 24 V
• Rodzaj napięcia sterowania: DC, napęd spolaryzowany, tryb pracy: monostabilny
• Połączenie elektryczne: połączenie śrubowe; brak odłączalnych zacisków
• Stopień ochrony: IP20
• Wymiary (S×W×G): 83 × 16 × 65 mm
• Montaż: przewidziany do montażu na szynie DIN 35 mm
• Funkcje dodatkowe (dostępne w rodzinie 4C): możliwość stosowania układów przeciwzakłóceniowych EMC oraz wskaźników LED
• Konstrukcja: niekompletny z gniazdem; brak wymuszonego prowadzenia styku

Zastosowanie produktu

• Separacja sygnałów sterujących między obwodami niskoprądowymi a obciążeniami w rozdzielnicach i panelach sterowniczych
• Interfejsowanie wyjść PLC i systemów automatyki z cewkami, lampami sygnalizacyjnymi i innymi odbiornikami do 8 A
• Stosowanie w aplikacjach maszynowych i instalacjach przemysłowych wymagających montażu na szynie DIN
• Użycie jako przekaźnik pośredniczący w obwodach alarmowych, sterowania zaworami i układach sekwencyjnych
