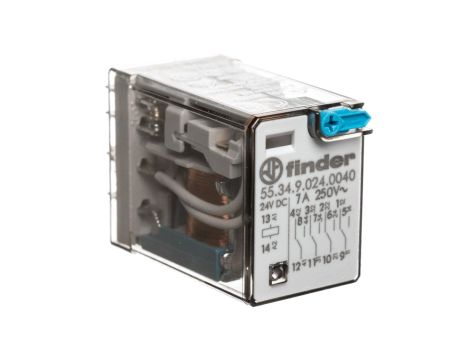

Przekaźnik miniaturowy 4P 7A 24V DC przycisk testujący mechaniczny wskaźnik zadziałania AgNi 55.34.9.024.0040
Miniaturowy przekaźnik elektromagnetyczny serii 55 o czterech niezależnych stykach przełącznych, przeznaczony do sterowania obwodami pomocniczymi i sygnalizacji w instalacjach przemysłowych. Wyposażony w mechaniczny przycisk testujący i mechaniczny wskaźnik zadziałania, z cewką 24 V DC.
Cechy techniczne
- Numer katalogowy: 55.34.9.024.0040
- Liczba styków: 4 (cztery pojedyncze styki przełączne, konfiguracja 4P)
- Prąd znamionowy styków: 7 A
- Materiał styków: AgNi (srebro?nikiel)
- Znamionowe napięcie sterowania Us: 24 V DC; rodzaj napięcia: DC; polaryzacja napędu: niespolaryzowany
- Tryb pracy: monostabilny
- Rodzaj połączenia elektrycznego: połączenie wtykowe (przekaźnik przeznaczony do montażu w gnieździe wtykowym)
- Stopień ochrony: IP20
- Obsługa: mechaniczny przycisk testujący oraz mechaniczny wskaźnik zadziałania
- Wymiary (S × W × G): 20,7 × 37,5 × 27,7 mm
- Dodatkowe cechy: brak odłączalnych zacisków; brak wymuszonego prowadzenia styku; dostarczany bez gniazda
Zastosowanie produktu
- Sterowanie obwodami pomocniczymi w rozdzielnicach i szafach sterowniczych
- Interfejsy sygnałów z wyjść PLC i modułów I/O (napędy 24 V DC)
- Systemy automatyki maszynowej, instalacje kontrolno?pomiarowe i panele operatorskie o ograniczonej przestrzeni montażowej
- Obwody sygnalizacyjne, testy funkcjonalne i aplikacje wymagające ręcznego testu przełączenia (przycisk testujący)
- Zastępowanie przekaźników w aplikacjach niskoprądowych i średnioobciążeniowych, gdzie istotne są kompaktowe wymiary i połączenie wtykowe
